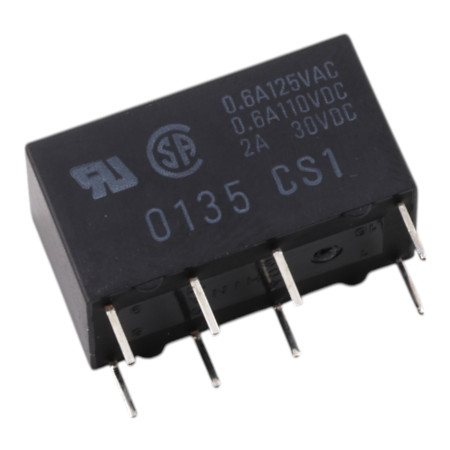

G5V-2 relé, 24V DC/125V AC 2A

A G5V-2 miniatűr jelzőrelé standard változatban kis teljesítményű kapcsolásra készült vezérlő- és mérőáramkörökben. A DPDT konfigurációnak (2 váltóérintkező) köszönhetően két független ág egyidejű kapcsolását teszi lehetővé, amikor a tekercset 24 V DC táplálja.

Műszaki adatok

• Modellsorozat: G5V-2 (standard változat)
• Tekercsfeszültség: 24 V DC
• Névleges tekercsáram (24 V DC): 20,8 mA
• Tekercs ellenállása (24 V DC): 1152 Ω
• Tekercs energiafogyasztása (standard): 500 mW
• Érintkező elrendezés: DPDT (2c)
• Érintkező anyaga: Ag + Au-ötvözet
• Érintkező típusa: kétágú keresztléc
• Névleges terhelés (ohmos, standard): 0,5 A 125 V AC esetén; 2 A 30 V DC esetén
• Névleges átvitt áram (standard): 2 A
• Max. kapcsolási feszültség (standard): 125 V AC, 125 V DC
• Max. kapcsolási áram (standard): 2 A
• Érintkező ellenállás (standard): max. 50 mΩ.
• Kapcsolási idő: max. 7 ms
• Nyitási idő: max. 3 ms.
• Szigetelési ellenállás: min. 1000 MΩ (500 V DC esetén)
• A tekercs és az érintkezők közötti átütési szilárdság: 1000 V AC, 50/60 Hz 1 percig
• Érintkezők közötti átütési szilárdság: 750 V AC, 50/60 Hz 1 percig
• Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
• Mechanikai élettartam: min. 15 000 000 kapcsolási ciklus
• Elektromos élettartam (standard): min. 100 000 kapcsolási ciklus
• Környezeti üzemi hőmérséklet (standard): -25°C és 65°C között (jegesedés és páralecsapódás nélkül)
• Üzemi környezeti páratartalom: 5% és 85% között
• Súly: 5g

Funkciók és jellemzők

• Két váltóérintkező (DPDT/2c) univerzális használatra jel- és vezérlőáramkörökben
• Nemesötvözetből (Ag + Au-ötvözet) készült érintkezők a stabil paraméterekért alacsony jelszintek mellett
• Meghatározott be- és kikapcsolási idők, amelyek alkalmasak az elektronikus alkalmazások gyors kapcsolására
• Bevált szigetelési és dielektromos paraméterek a tekercs és az érintkezők biztonságos elválasztásához

Ideális a következőkhöz:

• Vezérlő- és automatizálási rendszerek
• Mérési technológia és jelkapcsolás
• Alacsony fogyasztású kapcsolási sémák ipari és laboratóriumi elektronikában
• DPDT érintkezőket és 24 V DC tekercset igénylő NYÁK-alkalmazás

A csomag tartalma

• G5V-2 relé, 24 V DC, standard kivitel

Miért válassza ezt a terméket?

• Világosan meghatározott tekercsparaméterek a tápegység kialakításához (24 V DC, 1152 Ω)
• A DPDT érintkezők lehetővé teszik két ág kapcsolását egyetlen elemben
• Jelzőalkalmazásokhoz alkalmas érintkezőrendszer és anyag
• A felsorolt szigetelési és dielektromos értékek a biztonságos eszköztervezést támogatják.

Telepítési és üzemeltetési utasítások

• A tekercsvezérlés tervezésekor vegye figyelembe a tekercs névleges áramát és teljesítményét, valamint a megfelelő kapcsolóelemeket.
• A megadott élettartam eléréséhez a kapcsolt terhelést a névleges értékeken belül kell tartani, és a specifikációnak megfelelően ohmos terhelést kell használni.
• Rezgéseknek és ütéseknek kitett környezetben biztosítsa a mechanikai rögzítést és a megfelelő illesztést

Biztonsági figyelmeztetés

• 125 V AC vagy 125 V DC feszültségek kapcsolásakor be kell tartani a veszélyes feszültségekkel való munkavégzés alapelveit, és biztosítani kell a megfelelő szigetelési távolságokat a készülékben.
• A telepítést és a szervizelést kikapcsolt tápellátás mellett, az alkalmazásra vonatkozó szabványok követelményeinek megfelelően végezze.
