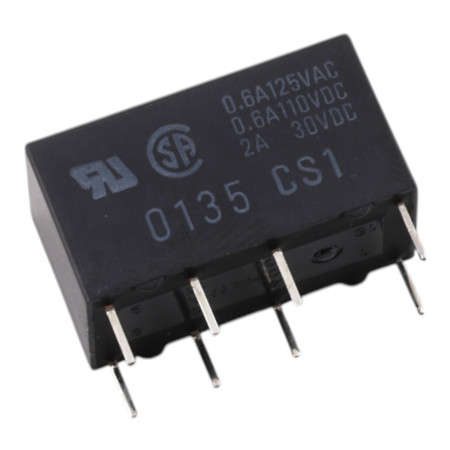

Releu G5V-2, 24V CC/125V CA 2A

Releul de semnal miniatural G5V-2 în versiunea standard este conceput pentru comutarea de putere redusă în circuitele de control și măsurare. Datorită configurației DPDT (2 contacte de comutare), acesta permite comutarea simultană a două ramuri independente atunci când bobina este alimentată la 24 V CC.

Specificații tehnice

• Serie de modele: G5V-2 (versiune standard)
• Tensiune bobină: 24 V CC
• Curent nominal al bobinei (24 V CC): 20,8 mA
• Rezistența bobinei (24 V CC): 1.152 Ω
• Consumul de energie al bobinei (standard): 500 mW
• Aranjament de contact: DPDT (2c)
• Material de contact: Ag + aliaj de Au
• Tip de contact: bară transversală bifurcată
• Sarcină nominală (rezistivă, standard): 0,5 A la 125 V CA; 2 A la 30 V CC
• Curent transmis nominal (standard): 2 A
• Tensiune maximă de comutare (standard): 125 V AC, 125 V DC
• Curent maxim de comutare (standard): 2 A
• Rezistență de contact (standard): max. 50 mΩ.
• Timp de comutare: max. 7 ms.
• Timp de deschidere: max. 3 ms.
• Rezistență de izolație: min. 1.000 MΩ (la 500 V CC)
• Rigiditate dielectrică între bobină și contacte: 1.000 V AC, 50/60 Hz timp de 1 minut
• Rigiditate dielectrică între contacte: 750 V AC, 50/60 Hz timp de 1 minut
• Tensiune de rezistență la impuls: 1.500 V (10 x 160 µs)
• Durată de viață mecanică: min. 15.000.000 de cicluri de comutare.
• Durată de viață electrică (standard): min. 100.000 de cicluri de comutare.
• Temperatura ambientală de funcționare (standard): -25°C până la 65°C (fără gheață sau condens)
• Umiditate ambientală în timpul funcționării: 5% până la 85%
• Greutate: 5g

Funcții și caracteristici

• Două contacte de comutare (DPDT/2c) pentru utilizare universală în circuite de semnalizare și control
• Contacte cu aliaj nobil (Ag + Au) pentru parametri stabili la niveluri scăzute de semnal
• Timpi de pornire și oprire definiți, potriviți pentru comutare rapidă în aplicațiile electronice
• Parametri de izolație și dielectrici dovediți pentru separarea sigură a bobinei și a contactelor

Ideal pentru

• Sisteme de control și automatizare
• Tehnologia de măsurare și comutarea semnalelor
• Comutație de joasă putere în electronica industrială și de laborator
• Aplicație PCB care necesită contacte DPDT și o bobină de 24 V CC

Conținutul pachetului

• Releu G5V-2, 24 V CC, versiune standard

De ce să alegeți acest produs?

• Parametrii bobinei clar definiți pentru proiectarea sursei de alimentare (24 V CC, 1.152 Ω)
• Contactele DPDT permit comutarea a două ramuri într-un singur element
• Sistem de contact și material adecvat pentru aplicații de semnalizare
• Valorile de izolație și dielectrice enumerate susțin proiectarea sigură a dispozitivului

Instrucțiuni de instalare și utilizare

• La proiectarea controlului bobinei, luați în considerare curentul nominal și puterea bobinei și elementele de comutare adecvate.
• Pentru a atinge durata de viață declarată, mențineți sarcina comutată în limitele valorilor nominale și utilizați o sarcină rezistivă conform specificațiilor.
• În medii cu vibrații și șocuri, asigurați fixarea mecanică și pozarea corectă a îmbinărilor.

Notificare de siguranță

• La comutarea tensiunilor de 125 V CA sau 125 V CC, este necesar să se respecte principiile de lucru cu tensiuni periculoase și să se asigure distanțe de izolație corespunzătoare în dispozitiv.
• Efectuați instalarea și service-ul cu alimentarea deconectată și în conformitate cu cerințele standardelor relevante pentru aplicație.
