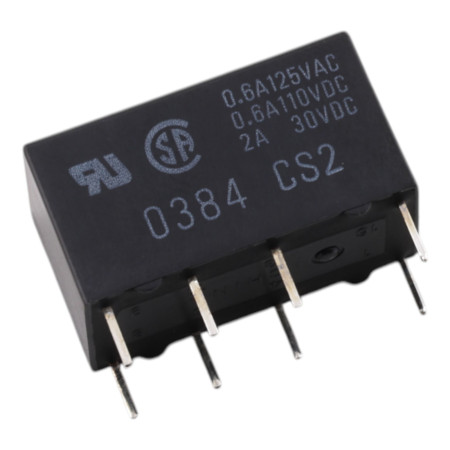

Relais G5V-2, 5 V DC/125 V AC 2 A

Das OMRON G5V-2 ist ein miniaturisiertes Leiterplatten-Signalrelais mit einer 5-V-Gleichstromspule und zwei Wechslerkontakten (DPDT, 2 Form C). Es eignet sich zum Schalten von niedrigen bis mittleren Lasten in Steuer- und Signalschaltungen, in denen eine definierte elektrische Stärke und reproduzierbare Schaltparameter erforderlich sind.

Technische Spezifikationen

• Modellreihe: G5V-2 (Standardversion)
• Spulenspannung: 5 V Gleichstrom
• Kontaktregelung: DPDT (2c, 2 Form C)
• Kontakttyp: zweifacher Kreuzkontakt
• Kontaktmaterial: Ag + Au-Legierung
• Bemessungslast (ohmsche Last): 0,5 A bei 125 V AC; 2 A bei 30 V DC
• Bemessungsdauerkontaktstrom: 2 A
• Maximale Schaltspannung: 125 V AC, 125 V DC
• Maximaler Schaltstrom: 2 A
• Kontaktwiderstand: max. 50 mΩ
• Schaltzeit: max. 7 ms
• Öffnungszeit: max. 3 ms
• Isolationswiderstand: min. 1000 MΩ (bei 500 VDC)
• Durchschlagsfestigkeit: zwischen Spule und Kontakten 1000 V AC (50/60 Hz, 1 min); zwischen Kontakten 750 V AC (50/60 Hz, 1 min); zwischen Kontakten unterschiedlicher Polarität 1000 V AC (50/60 Hz, 1 min)
• Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
• Mechanische Lebensdauer: min. 15.000.000 Schaltzyklen
• Elektrische Lebensdauer: min. 100.000 Schaltvorgänge (bei 1800 Schaltvorgängen/h)
• Betriebstemperatur (Umgebung): -25 °C bis 65 °C (keine Vereisung oder Kondensation)
• Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
• Gewicht: ca. 5 g

Funktionen und Merkmale

• Zwei Wechslerkontakte zum gleichzeitigen Schalten zweier unabhängiger Zweige
• Geeignet für Signal- und Steuerungsanwendungen, die stabile Isolationsparameter erfordern.
• Schnelle Reaktionszeit (typischerweise im Millisekundenbereich) für gängige Schaltvorgänge
• Golddotierte Kontakte für zuverlässigeres Schalten niedriger Signalpegel innerhalb der Spezifikationen

Ideal für

• Steuer- und Signalschaltungen in der Industrieelektronik
• Schalten von Signalpfaden, Logikpegeln und Niederspannungslasten
• Automatisierung, Messtechnik und Laborprodukte
• Schalten von Gleichstromlasten bis zu 30 VDC innerhalb der Nennwerte

Packungsinhalt

• OMRON G5V-2 Relais, 5 V DC Spule

Warum sollten Sie sich für dieses Produkt entscheiden?

• Bewährtes DPDT-Design (2 Form C) für den universellen Einsatz in Signal- und Steuerschaltungen
• Klar definierte Schalt- und Isolationsparameter für die Entwicklung zuverlässiger Geräte
• Standardausführung, geeignet für gängige Anwendungen mit 5-V-Gleichstromspule

Installations- und Bedienungsanleitung

• Bei der Entwicklung einer Leiterplatte sind die empfohlenen Isolationsabstände und Leiterbahnbreiten entsprechend der Schaltspannung und dem Schaltstrom zu beachten.
• Um die angegebene Lebensdauer zu erreichen, muss das Relais innerhalb der Nennwerte für die jeweilige Lastart (ohmsche Last/induktive Last) verwendet werden.
• Bei induktiven Lasten sollte je nach Art des Netzteils und der Last eine geeignete Entstörschaltung (z. B. RC-Element, Diode, Varistor) eingesetzt werden.

Sicherheitshinweis

• Das Relais kann Spannungen bis zu 125 V AC / 125 V DC schalten; beim Arbeiten mit gefährlichen Spannungen sind ausreichende Abschirmung, Schutzmaßnahmen und die Einhaltung der Sicherheitsstandards sicherzustellen.
• Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
