Rele G5V-2, 5 V DC/125 V AC 2 A

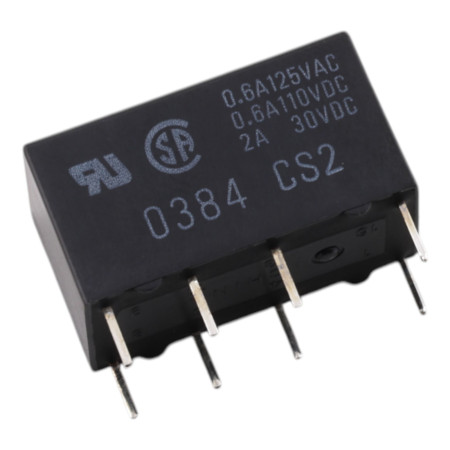

OMRON G5V-2 on pienikokoinen piirilevylle sijoitettava signaalirele, jossa on 5 V DC -kela ja kaksi vaihtokosketinta (DPDT, 2 muoto C). Se soveltuu pienten ja keskisuurten kuormien kytkemiseen ohjaus- ja signaalipiireissä, joissa vaaditaan määriteltyä sähkölujuutta ja toistettavia kytkentäparametreja.

Tekniset tiedot

• Mallisarja: G5V-2 (vakioversio)
• Käämin jännite: 5 V DC
• Kosketinjärjestely: DPDT (2c, 2 C-lomaketta)
• Kosketintyyppi: kaksihaarainen ristikontakti
• Kontaktimateriaali: Ag + Au -seos
• Nimelliskuorma (resistiivinen): 0,5 A @ 125 VAC; 2 A @ 30 VDC
• Nimellinen jatkuva kosketusvirta: 2 A
• Suurin kytkentäjännite: 125 VAC, 125 VDC
• Suurin kytkentävirta: 2 A
• Kosketusvastus: maks. 50 mΩ
• Kytkentäaika: enintään 7 ms
• Avautumisaika: enintään 3 ms
• Eristysvastus: väh. 1000 MΩ (500 VDC:n jännitteellä)
• Läpilyöntilujuus: kelan ja koskettimien välillä 1000 VAC (50/60 Hz, 1 min); koskettimien välillä 750 VAC (50/60 Hz, 1 min); eri napaisuuksien koskettimien välillä 1000 VAC (50/60 Hz, 1 min)
• Syöksyjännitekesto: 1500 V (10 x 160 µs)
• Mekaaninen käyttöikä: vähintään 15 000 000 kytkentäjaksoa
• Sähköinen käyttöikä: vähintään 100 000 kytkentää (1800 kytkentää/h)
• Ympäristön käyttölämpötila: -25 °C - 65 °C (ei jäätymistä tai kondensaatiota)
• Käyttöympäristön kosteus: 5–85 %
• Paino: noin 5 g

Toiminnot ja ominaisuudet

• Kaksi vaihtokosketinta kahden itsenäisen haaran samanaikaiseen kytkemiseen
• Sopii signaali- ja ohjaussovelluksiin, jotka vaativat vakaat eristysparametrit
• Nopea vasteaika (tyypillisesti millisekuntien luokkaa) yleisissä kytkentätehtävissä
• Au-seostetut koskettimet luotettavampaan matalien signaalitasojen kytkentään spesifikaatioiden puitteissa

Ihanteellinen

• Ohjaus- ja signaalipiirit teollisuuselektroniikassa
• Signaalipolkujen, logiikkatasojen ja pienjännitekuormien kytkentä
• Automaatio, mittaustekniikka ja laboratoriotuotteet
• Tasavirtakuormien kytkentä jopa 30 VDC:hen asti nimellisarvojen rajoissa

Pakkauksen sisältö

• OMRON G5V-2 rele, 5 V DC kela

Miksi valita tämä tuote?

• Todistettu DPDT (2 Form C) -rakenne yleiskäyttöön signaali- ja ohjauspiireissä
• Selkeästi määritellyt kytkentä- ja eristysparametrit luotettavien laitteiden suunnittelua varten
• Vakioversio sopii yleisiin sovelluksiin 5 V DC -kelalla

Asennus- ja käyttöohjeet

• Piirilevyä suunniteltaessa on otettava huomioon suositellut eristysetäisyydet ja raideleveydet kytkentäjännitteen ja -virran mukaan.
• Ilmoitetun käyttöiän saavuttamiseksi käytä relettä tietyn kuormitustyypin (resistiivinen/induktiivinen) nimellisarvojen rajoissa.
• Induktiivisten kuormien tapauksessa harkitse sopivan vaimennuksen (esim. RC-elementti, diodi, varistori) käyttöä virtalähteen ja kuorman tyypistä riippuen.

Turvallisuushuomautus

• Rele pystyy kytkemään jopa 125 VAC / 125 VDC jännitteitä; vaarallisten jännitteiden kanssa työskennellessä on varmistettava riittävä suojaus ja turvallisuusstandardien noudattaminen.
• Suorita asennus ja huolto vain, kun virtalähde on irrotettu.
