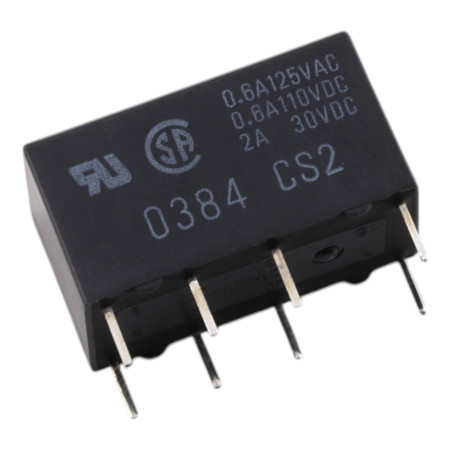

Relæ G5V-2, 5V DC/125V AC 2A

OMRON G5V-2 er et miniature printkortsignalrelæ med en 5 V DC-spole og to skiftekontakter (DPDT, 2 Form C). Det er velegnet til at skifte lave til mellemstore belastninger i styre- og signalkredsløb, hvor defineret elektrisk styrke og gentagelige koblingsparametre er påkrævet.

Tekniske specifikationer

• Modelserie: G5V-2 (standardversion)
• Spolespænding: 5 V DC
• Kontaktordning: DPDT (2c, 2 Form C)
• Kontakttype: todelt krydskontakt
• Kontaktmateriale: Ag + Au-legering
• Nominel belastning (resistiv): 0,5 A ved 125 VAC; 2 A ved 30 VDC
• Nominel kontinuerlig kontaktstrøm: 2 A
• Maksimal koblingsspænding: 125 VAC, 125 VDC
• Maksimal koblingsstrøm: 2 A
• Kontaktmodstand: maks. 50 mΩ
• Skiftetid: maks. 7 ms
• Åbningstid: maks. 3 ms
• Isolationsmodstand: min. 1000 MΩ (ved 500 VDC)
• Dielektrisk styrke: mellem spole og kontakter 1000 VAC (50/60 Hz, 1 min); mellem kontakter 750 VAC (50/60 Hz, 1 min); mellem kontakter med forskellig polaritet 1000 VAC (50/60 Hz, 1 min)
• Impulsmodstandsspænding: 1500 V (10 x 160 µs)
• Mekanisk levetid: min. 15.000.000 tænd/sluk-cyklusser
• Elektrisk levetid: min. 100.000 tænd/sluk-funktioner (ved 1800 tænd/sluk-funktioner/t)
• Omgivende driftstemperatur: -25°C til 65°C (ingen isdannelse eller kondensering)
• Omgivende luftfugtighed ved drift: 5 % til 85 %
• Vægt: cirka 5 g

Funktioner og egenskaber

• To skiftekontakter til samtidig kobling af to uafhængige grene
• Velegnet til signal- og styringsapplikationer, der kræver stabile isoleringsparametre
• Hurtig respons (typisk i størrelsesordenen millisekunder) til almindelige koblingsopgaver
• Au-dopede kontakter for mere pålidelig kobling af lave signalniveauer inden for specifikationerne

Ideel til

• Styrings- og signalkredsløb i industriel elektronik
• Skift af signalveje, logiske niveauer og lavspændingsbelastninger
• Automation, måleteknologi og laboratorieprodukter
• Skift af DC-belastninger op til 30 VDC inden for nominelle værdier

Pakkens indhold

• OMRON G5V-2 relæ, 5 V DC spole

Hvorfor vælge dette produkt?

• Gennemprøvet DPDT (2 Form C) design til universel brug i signal- og styrekredsløb
• Klart definerede koblings- og isoleringsparametre til design af pålidelige enheder
• Standardversion egnet til almindelige applikationer med 5 V DC-spole

Installations- og betjeningsvejledning

• Ved design af et printkort skal de anbefalede isolationsafstande og sporbredder overholdes i henhold til koblingsspændingen og -strømmen.
• For at opnå den deklarerede levetid skal relæet anvendes inden for de nominelle værdier for den givne belastningstype (resistiv/induktiv).
• Ved induktive belastninger skal det overvejes at bruge passende undertrykkelse (f.eks. RC-element, diode, varistor) afhængigt af strømforsyningstype og belastning.

Sikkerhedsmeddelelse

• Relæet kan skifte spændinger op til 125 VAC / 125 VDC; sørg for tilstrækkelig afskærmning, beskyttelse og overholdelse af sikkerhedsstandarder ved arbejde med farlige spændinger.
• Udfør kun installation og service, når strømforsyningen er afbrudt.
