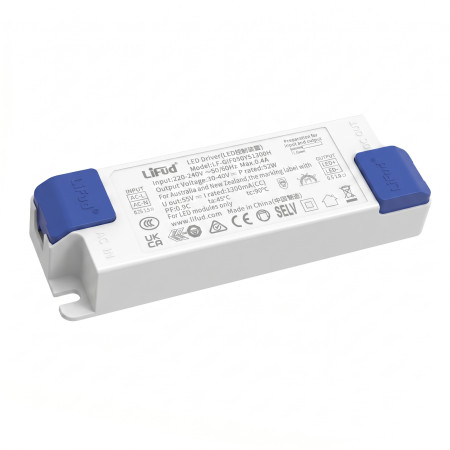

LiFud LED-Treiber 52 W, 1300 mA

Der LiFud LF-GIF050YS1300H ist ein isolierter Konstantstrom-LED-Treiber, der für die Stromversorgung von LED-Leuchten aus dem 220–240 V AC Netz entwickelt wurde. Er bietet einen stabilisierten Ausgang von 1300 mA im Spannungsbereich von 30–40 V DC und ist für Innenbeleuchtungsanwendungen konzipiert, insbesondere für LED-Panels, Leuchten der Schutzklasse II und dekorative Beleuchtung.

Technische Daten

• Produkttyp: isolierter Konstantstrom-LED-Treiber
• Ausgangsleistung: 52 W
• Ausgangsstrom: 1300 mA
• Ausgangsspannung: 30–40 V DC
• Eingangsspannung: 220–240 V AC
• Grenzwertbereich der Eingangsspannung: 198–264 V AC
• Eingangsfrequenz: 47–63 Hz
• Maximaler Eingangsstrom: 0,4 A
• Leistungsfaktor: ≥0,95 bei 230 V AC
• THD: ≤20 % bei 230 V AC
• Effizienz: ≥88 % bei 230 V AC
• Ausgangsstromtoleranz: ±5 %
• Temperaturdrift: ±10 %
• Startzeit: ≤0,5 s
• Flicker-Index: erfüllt IEEE 1789
• CIE SVM: ≤0,4
• IEC-Pst: ≤1,0
• Leckstrom: ≤0,7 mA
• Standby-Verbrauch: ≤0,5 W
• Leerlaufschutz: ≤55 V
• Kurzschlussschutz: Hiccup-Modus mit automatischer Wiederherstellung
• Betriebstemperatur: -30 bis +45 °C
• Betriebsluftfeuchtigkeit: 0–95 % RH (nicht kondensierend)
• Lagertemperatur: -30 bis +80 °C
• Lagerluftfeuchtigkeit: 0–96 % RH (nicht kondensierend)
• Atmosphärischer Druck: 86–106 kPa
• Abmessungen: 140 × 44 × 30 mm
• Gehäusematerial: ABS-Kunststoff
• Zertifizierungen: ENEC, RCM, CE, CB, CCC
• Prüfisolationsspannung zwischen Eingang und Ausgang: 3,75 kV, 5 mA, 60 s
• Isolationswiderstand zwischen Eingang und Ausgang: ≥100 MΩ bei 500 V DC

Funktionen und Eigenschaften

• Konstantstromausgang für LED-Lasten mit einem Arbeitsbereich von 30–40 V DC.
• Die isolierte Bauweise trennt den Eingangsnetzteil vom LED-Ausgang.
• Die Konstruktion ohne Schutzleiter ist für den Einsatz in Leuchten der Schutzklasse II vorgesehen.
• Der Kurzschlussschutz arbeitet im Hiccup-Modus mit automatischer Wiederherstellung nach Behebung des Fehlers.
• Der Leerlaufschutz begrenzt die Ausgangsspannung bei getrennter LED-Last.
• Die Ausführung mit geringem Lichtstromflimmern entspricht den Anforderungen von IEEE 1789.
• Das Kunststoffgehäuse mit Montagelöchern ermöglicht eine feste Befestigung in der Leuchte oder im Installationsraum.

Ideal für

• LED-Panels mit entsprechendem Strom- und Spannungsbereich.
• Innen-LED-Leuchten, die mit Konstantstrom betrieben werden.
• Dekorative Innenbeleuchtung.
• Leuchten der Schutzklasse II, die einen isolierten LED-Treiber erfordern.
• Den Serviceaustausch von LED-Treibern mit identischen elektrischen Parametern.

Lieferumfang

• 1× LiFud LED-Treiber

Warum dieses Produkt wählen

• Der Ausgangsstrom von 1300 mA und der Bereich von 30–40 V DC ermöglichen die Verwendung mit LED-Modulen, die diesen Parametern entsprechen.
• Die isolierte Bauweise eignet sich für die galvanisch getrennte Stromversorgung der LED-Last.
• Integrierte Schutzfunktionen gegen Kurzschluss und offenen Stromkreis verringern das Schadensrisiko im Fehlerfall.
• Die Abmessungen von 140 × 44 × 30 mm erleichtern die Beurteilung des Einbauraums beim Austausch in einer bestehenden Leuchte.
• Die aufgeführten Sicherheits- und EMV-Zertifizierungen unterstützen den Einsatz in Beleuchtungsanwendungen, die geprüfte Netzteile erfordern.

Installations- und Betriebsanleitung

• Überprüfen Sie vor der Installation die Übereinstimmung des Ausgangsstroms von 1300 mA und des Spannungsbereichs von 30–40 V DC mit der verwendeten LED-Last.
• Schließen Sie die LED-Last mit der richtigen Polarität an die Ausgangsklemmen des Treibers an.
• Installieren Sie den Treiber in einer kondensationsfreien Umgebung und fern von übermäßigen Wärmequellen.
• Führen Sie die Montage so durch, dass die Zuleitungen nicht belastet werden und die Ableitung der Betriebswärme gewährleistet ist.
• Das Produkt ist für die fachgerechte Montage durch eine Person mit entsprechender elektrotechnischer Qualifikation vorgesehen.

Sicherheitshinweise

• Das Gerät arbeitet mit einer Netzspannung von 220–240 V AC; unsachgemäße Handhabung kann zu einem Stromschlag führen.
• Führen Sie Installation, Austausch und Inspektion nur bei getrennter Stromversorgung durch.
• Schließen Sie den Treiber nicht an eine LED-Last mit ungeeignetem Strom- oder Spannungsbereich an.
• Decken Sie den Treiber nicht mit Materialien ab, die die Wärmeableitung beeinträchtigen könnten.
• Verwenden Sie das Produkt nicht mit mechanisch beschädigtem Gehäuse, Kabeln oder Klemmen.
• Der Treiber ist nicht für den Betrieb in feuchten Umgebungen mit Kondensation vorgesehen.
