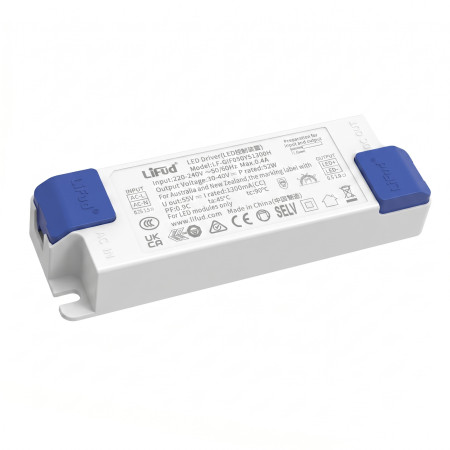

LiFud LED-driver 52 W, 1300 mA

LiFud LF-GIF050YS1300H er en isoleret LED-driver med konstant strøm, designet til strømforsyning af LED-armaturer fra 220-240 V AC-nettet. Den leverer et stabiliseret output på 1300 mA i spændingsområdet 30-40 V DC og er beregnet til indendørs belysningsapplikationer, især til LED-paneler, klasse II-armaturer og dekorativ belysning.

Tekniske specifikationer

• Produkttype: isoleret LED-driver med konstant strøm
• Udgangseffekt: 52 W
• Udgangsstrøm: 1300 mA
• Udgangsspænding: 30–40 V DC
• Indgangsspænding: 220–240 V AC
• Grænseområde for indgangsspænding: 198–264 V AC
• Indgangsfrekvens: 47–63 Hz
• Maksimal indgangsstrøm: 0,4 A
• Effektfaktor: ≥0,95 ved 230 V AC
• THD: ≤20 % ved 230 V AC
• Effektivitet: ≥88 % ved 230 V AC
• Udgangsstrømtolerance: ±5 %
• Temperaturdrift: ±10 %
• Opstartstid: ≤0,5 s
• Flicker-indeks: overholder IEEE 1789
• CIE SVM: ≤0,4
• IEC-Pst: ≤1,0
• Lækstrøm: ≤0,7 mA
• Standby-strømforbrug: ≤0,5 W
• Beskyttelse mod åbent kredsløb: ≤55 V
• Kortslutningsbeskyttelse: hiccup-tilstand med automatisk genstart
• Driftstemperatur: -30 til +45 °C
• Driftsfugtighed: 0–95 % RH uden kondens
• Opbevaringstemperatur: -30 til +80 °C
• Opbevaringsfugtighed: 0–96 % RH uden kondens
• Atmosfærisk tryk: 86–106 kPa
• Dimensioner: 140 × 44 × 30 mm
• Kabinetmateriale: ABS-plast
• Certificeringer: ENEC, RCM, CE, CB, CCC
• Testisolationsspænding mellem indgang og udgang: 3,75 kV, 5 mA, 60 s
• Isolationsmodstand mellem indgang og udgang: ≥100 MΩ ved 500 V DC

Funktioner og egenskaber

• Konstant strømudgang til LED-belastning med et arbejdsområde på 30–40 V DC.
• Isoleret design adskiller indgangsnetdelen fra LED-udgangen.
• Konstruktionen uden beskyttelsesleder er beregnet til brug i klasse II-armaturer.
• Kortslutningsbeskyttelse fungerer i hiccup-tilstand med automatisk genstart efter fejlretning.
• Beskyttelse mod åbent kredsløb begrænser udgangsspændingen, når LED-belastningen afbrydes.
• Design med lav lysstrøms-ripple opfylder kravene i IEEE 1789.
• Plastkabinettet med monteringshuller muliggør fastgørelse i armaturet eller installationsområdet.

Ideel til

• LED-paneler med tilsvarende strøm og spændingsområde.
• Indendørs LED-armaturer drevet af konstant strøm.
• Dekorativ indendørs belysning.
• Klasse II-armaturer, der kræver en isoleret LED-driver.
• Serviceudskiftning af en LED-driver med identiske elektriske parametre.

Pakkens indhold

• 1× LiFud LED-driver

Hvorfor vælge dette produkt

• Udgangsstrømmen på 1300 mA og området 30–40 V DC muliggør brug med LED-moduler, der matcher disse parametre.
• Det isolerede design er velegnet til elektrisk adskilt strømforsyning af LED-belastninger.
• Integreret beskyttelse mod kortslutning og åbent kredsløb reducerer risikoen for skader i tilfælde af fejl.
• Dimensionerne 140 × 44 × 30 mm gør det nemt at vurdere pladsbehovet ved udskiftning i et eksisterende armatur.
• De angivne sikkerheds- og EMC-certificeringer understøtter brug i belysningsapplikationer, der kræver godkendte strømforsyningskomponenter.

Installations- og driftsvejledning

• Før installation skal du kontrollere, at udgangsstrømmen på 1300 mA og spændingsområdet på 30–40 V DC stemmer overens med den anvendte LED-belastning.
• Tilslut LED-belastningen med den korrekte polaritet til driverens udgangsterminaler.
• Installer driveren i et miljø uden kondens og væk fra kilder til overdreven varme.
• Udfør monteringen på en sådan måde, at forsyningskablerne ikke belastes, og at afledning af driftsvarme er sikret.
• Produktet er beregnet til professionel installation af en person med de rette elektrotekniske kvalifikationer.

Sikkerhedsadvarsler

• Enheden fungerer med en netspænding på 220–240 V AC; forkert håndtering kan forårsage elektrisk stød.
• Udfør kun installation, udskiftning og inspektion, når strømforsyningen er afbrudt.
• Tilslut ikke driveren til en LED-belastning med en forkert strøm eller spændingsområde.
• Dæk ikke driveren med materialer, der kan forringe varmeafledningen.
• Brug ikke produktet, hvis kabinettet, ledningerne eller terminalerne er mekanisk beskadigede.
• Driveren er ikke beregnet til drift i fugtige miljøer med kondens.
