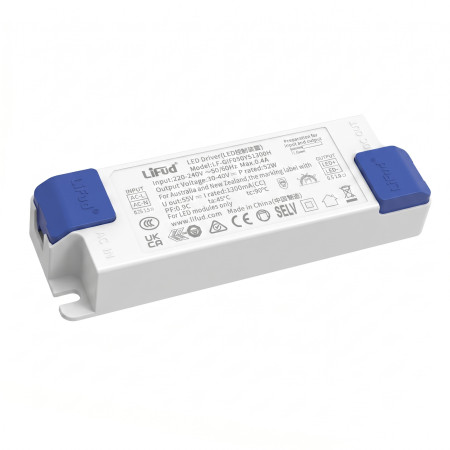

LiFud LED-drivdon 52 W, 1300 mA

LiFud LF-GIF050YS1300H är ett isolerat LED-drivdon med konstantström, utformat för att driva LED-armaturer från ett 220–240 V AC-nät. Det ger en stabiliserad utgång på 1300 mA inom spänningsområdet 30–40 V DC och är avsett för inomhusbelysning, i synnerhet för LED-paneler, klass II-armaturer och dekorativ belysning.

Tekniska specifikationer

• Produkttyp: isolerat LED-drivdon med konstantström
• Uteffekt: 52 W
• Utström: 1300 mA
• Utspänning: 30–40 V DC
• Inspänning: 220–240 V AC
• Gränsområde för inspänning: 198–264 V AC
• Ingångsfrekvens: 47–63 Hz
• Maximal ingångsström: 0,4 A
• Effektfaktor: ≥0,95 vid 230 V AC
• THD: ≤20 % vid 230 V AC
• Verkningsgrad: ≥88 % vid 230 V AC
• Tolerans för utström: ±5 %
• Temperaturdrift: ±10 %
• Uppstartstid: ≤0,5 s
• Flimmerindex: uppfyller IEEE 1789
• CIE SVM: ≤0,4
• IEC-Pst: ≤1,0
• Läckström: ≤0,7 mA
• Strömförbrukning i standby: ≤0,5 W
• Skydd mot öppen krets: ≤55 V
• Kortslutningsskydd: hiccup-läge med automatisk återställning
• Driftstemperatur: -30 till +45 °C
• Luftfuktighet vid drift: 0–95 % RH, icke-kondenserande
• Förvaringstemperatur: -30 till +80 °C
• Luftfuktighet vid förvaring: 0–96 % RH, icke-kondenserande
• Atmosfäriskt tryck: 86–106 kPa
• Mått: 140 × 44 × 30 mm
• Höljets material: ABS-plast
• Certifieringar: ENEC, RCM, CE, CB, CCC
• Testspänning för isolering mellan ingång och utgång: 3,75 kV, 5 mA, 60 s
• Isolationsresistans mellan ingång och utgång: ≥100 MΩ vid 500 V DC

Funktioner och egenskaper

• Konstant strömutgång för LED-belastning med ett arbetsområde på 30–40 V DC.
• Isolerad design skiljer nätspänningsingången från LED-utgången.
• Konstruktion utan skyddsjord, avsedd för användning i klass II-armaturer.
• Kortslutningsskydd i hiccup-läge med automatisk återställning när felet har åtgärdats.
• Skydd mot öppen krets begränsar utspänningen om LED-belastningen kopplas bort.
• Design med lågt ljusflimmer som uppfyller kraven enligt IEEE 1789.
• Plasthölje med monteringshål möjliggör säker fastsättning i armaturen eller installationsutrymmet.

Idealisk för

• LED-paneler med motsvarande ström- och spänningsområde.
• Inomhus-LED-armaturer som drivs med konstantström.
• Dekorativ inomhusbelysning.
• Klass II-armaturer som kräver ett isolerat LED-drivdon.
• Servicebyte av LED-drivdon med identiska elektriska parametrar.

Förpackningens innehåll

• 1× LiFud LED-drivdon

Varför välja den här produkten

• Utströmmen på 1300 mA och spänningsområdet på 30–40 V DC gör den kompatibel med LED-moduler som matchar dessa parametrar.
• Den isolerade designen är lämplig för elektriskt separerad strömförsörjning av LED-belastningar.
• Inbyggda skydd mot kortslutning och öppen krets minskar risken för skador vid fel.
• Måtten 140 × 44 × 30 mm gör det enkelt att bedöma passformen vid byte i en befintlig armatur.
• De angivna säkerhets- och EMC-certifieringarna stöder användning i belysningsapplikationer som kräver verifierade strömförsörjningskomponenter.

Installations- och driftanvisningar

• Före installation, kontrollera att utströmmen på 1300 mA och spänningsområdet på 30–40 V DC överensstämmer med den anslutna LED-belastningen.
• Anslut LED-belastningen med rätt polaritet till drivdonets utgångsterminaler.
• Installera drivdonet i en icke-kondenserande miljö och borta från extrema värmekällor.
• Utför monteringen så att anslutningskablarna inte belastas och så att driftsvärmen kan ledas bort effektivt.
• Produkten är avsedd för professionell installation av en person med lämplig elteknisk kvalifikation.

Säkerhetsvarningar

• Enheten arbetar med en nätspänning på 220–240 V AC; felaktig hantering kan orsaka elektriska stötar.
• Installation, byte och inspektion får endast utföras när strömförsörjningen är bortkopplad.
• Anslut inte drivdonet till en LED-belastning med inkompatibel ström eller spänningsområde.
• Täck inte över drivdonet med material som kan försämra värmeavledningen.
• Använd inte produkten om höljet, kablarna eller terminalerna är mekaniskt skadade.
• Drivdonet är inte avsett för användning i fuktiga miljöer med kondens.
