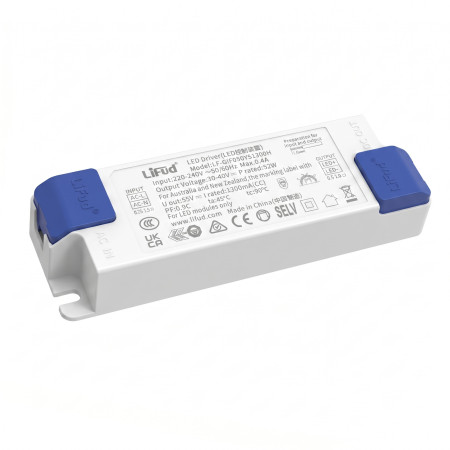

LiFud LED tápegység 52 W, 1300 mA

A LiFud LF-GIF050YS1300H egy szigetelt, állandó áramú LED tápegység, amelyet LED lámpatestek 220–240 V AC hálózatról történő táplálására terveztek. Stabilizált 1300 mA kimenetet biztosít 30–40 V DC feszültségtartományban, és beltéri világítási alkalmazásokhoz, különösen LED panelekhez, II. érintésvédelmi osztályú lámpatestekhez és dekorációs világításhoz készült.

Műszaki specifikációk

• Terméktípus: szigetelt, állandó áramú LED tápegység
• Kimeneti teljesítmény: 52 W
• Kimeneti áramerősség: 1300 mA
• Kimeneti feszültség: 30–40 V DC
• Bemeneti feszültség: 220–240 V AC
• Bemeneti feszültség határértékei: 198–264 V AC
• Bemeneti frekvencia: 47–63 Hz
• Maximális bemeneti áramerősség: 0,4 A
• Teljesítménytényező (PF): ≥0,95 (230 V AC esetén)
• THD: ≤20 % (230 V AC esetén)
• Hatásfok: ≥88 % (230 V AC esetén)
• Kimeneti áram tűréshatára: ±5 %
• Hőmérsékleti drift: ±10 %
• Bekapcsolási idő: ≤0,5 s
• Flicker (villogás) index: megfelel az IEEE 1789 szabványnak
• CIE SVM: ≤0,4
• IEC-Pst: ≤1,0
• Szivárgási áram: ≤0,7 mA
• Készenléti fogyasztás: ≤0,5 W
• Nyitott áramkör elleni védelem: ≤55 V
• Rövidzárlat elleni védelem: csuklás (hiccup) mód automatikus újraindulással
• Üzemi hőmérséklet: -30 ... +45 °C
• Üzemi páratartalom: 0–95 % RH (nem lecsapódó)
• Tárolási hőmérséklet: -30 ... +80 °C
• Tárolási páratartalom: 0–96 % RH (nem lecsapódó)
• Légköri nyomás: 86–106 kPa
• Méretek: 140 × 44 × 30 mm
• Burkolat anyaga: ABS műanyag
• Tanúsítványok: ENEC, RCM, CE, CB, CCC
• Szigetelési próbafeszültség a bemenet és a kimenet között: 3,75 kV, 5 mA, 60 s
• Szigetelési ellenállás a bemenet és a kimenet között: ≥100 MΩ (500 V DC esetén)

Funkciók és jellemzők

• Állandó áramú kimenet LED terheléshez 30–40 V DC működési tartományban.
• A szigetelt kialakítás elválasztja a bemeneti hálózati részt a LED kimenettől.
• A védővezető nélküli kialakítás a II. érintésvédelmi osztályú lámpatestekben való használatra készült.
• A rövidzárlat elleni védelem csuklás (hiccup) módban működik, a hiba elhárítása után automatikus újraindulással.
• A nyitott áramkör elleni védelem korlátozza a kimeneti feszültséget, ha a LED terhelés le van csatlakoztatva.
• Az alacsony fényáram-ingadozású (low ripple) kialakítás megfelel az IEEE 1789 szabvány követelményeinek.
• A rögzítőfuratokkal ellátott műanyag burkolat lehetővé teszi a lámpatestbe vagy a szerelési térbe történő stabil rögzítést.

Ideális választás:

• Megfelelő áramerősségű és feszültségtartományú LED panelekhez.
• Állandó árammal táplált beltéri LED lámpatestekhez.
• Beltéri dekorációs világításhoz.
• Szigetelt LED tápegységet igénylő II. érintésvédelmi osztályú lámpatestekhez.
• Azonos elektromos paraméterekkel rendelkező LED tápegységek szervizcseréjéhez.

A csomag tartalma

• 1× LiFud LED tápegység

Miért válassza ezt a terméket?

• Az 1300 mA kimeneti áramerősség és a 30–40 V DC tartomány lehetővé teszi az ezen paramétereknek megfelelő LED modulokkal való használatot.
• A szigetelt kialakítás alkalmas a LED terhelés galvanikusan leválasztott táplálására.
• A beépített rövidzárlat és nyitott áramkör elleni védelem csökkenti a károsodás kockázatát hiba esetén.
• A 140 × 44 × 30 mm-es méretek megkönnyítik a beépíthetőség felmérését egy meglévő lámpatestben történő csere során.
• A felsorolt biztonsági és EMC tanúsítványok támogatják a bevizsgált tápegységeket igénylő világítási alkalmazásokban való használatot.

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze, hogy az 1300 mA kimeneti áramerősség és a 30–40 V DC feszültségtartomány megegyezik-e a használt LED terheléssel.
• A LED terhelést megfelelő polaritással csatlakoztassa a tápegység kimeneti kapcsaihoz.
• A tápegységet páralecsapódásmentes környezetbe és túlzott hőforrásoktól távol telepítse.
• A szerelést úgy végezze el, hogy a csatlakozóvezetékek ne feszüljenek, és biztosított legyen az üzemi hő elvezetése.
• A terméket megfelelő villanyszerelői végzettséggel rendelkező szakember általi telepítésre tervezték.

Biztonsági figyelmeztetések

• A készülék 220–240 V AC hálózati feszültséggel működik; a helytelen kezelés áramütést okozhat.
• A telepítést, cserét és ellenőrzést csak feszültségmentesített állapotban végezze.
• Ne csatlakoztassa a tápegységet nem megfelelő áramerősségű vagy feszültségtartományú LED terheléshez.
• Ne takarja le a tápegységet olyan anyagokkal, amelyek akadályozhatják a hőelvezetést.
• Ne használja a terméket, ha a burkolat, a vezetékek vagy a csatlakozók mechanikusan sérültek.
• A tápegység nem alkalmas nedves, páralecsapódásos környezetben történő üzemeltetésre.
