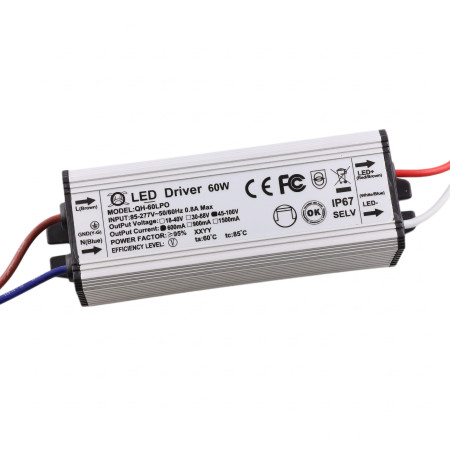

Netzteil für 18-30 Stück 3W LEDs, 45-100V, 600mA, IP67

Das Konstantstrom-Netzteil mit 600 mA ist für die Stromversorgung von LED-Modulen und Hochleistungs-LEDs in Konfigurationen von 18 bis 30 Stück à 3 W ausgelegt. Das Produkt dient als LED-Treiber für eine stabile Stromversorgung und eignet sich für Beleuchtungsanwendungen, die einen DC-Ausgang im entsprechenden Bereich erfordern. Die Metallausführung und die Schutzart IP67 erweitern die Einsatzmöglichkeiten auch in anspruchsvolleren Umgebungen.

Technische Spezifikationen

• Produkttyp: LED-Treiber / LED-Netzteil
• Ausgangsmodus: Konstantstrom
• Nennausgangsstrom: 600 mA
• Stromtoleranz: ±5 %
• Schaltungsvariante: 18–30x 3 W LED
• Leistungsbereich: 30–60 W
• Eingangsspannung: 85–277 V AC
• Eingangsfrequenz: 50/60 Hz
• Ausgangsspannung: 45–100 V DC
• Schutzart: IP67
• Effizienz: 90 %
• Leistungsfaktor: 0,95
• Abmessungen: 117 × 37 × 29 mm
• Gewicht: 200 g
• Modell: QH 600mA LED Driver
• Zertifizierungen: CE, RoHS, CCC

Funktionen und Eigenschaften

• Das Netzteil ist für die Stromversorgung von LED-Lasten mit einem Nennstrom von 600 mA ausgelegt.
• Die Ausführung für einen weiten Eingangsbereich ermöglicht den Einsatz in Netzen mit einer Spannung von 85 bis 277 V AC.
• Der DC-Ausgangsbereich von 45 bis 100 V entspricht der Reihenschaltung von LEDs in der angegebenen Konfiguration von 18–30x 3 W.
• Das Metallgehäuse unterstützt die Wärmeableitung während des Betriebs.
• Die Schutzart IP67 ist für Installationen vorgesehen, bei denen eine erhöhte Beständigkeit gegen das Eindringen von Staub und Wasser erforderlich ist.
• Der Anschluss erfolgt über offene Kabelenden ohne Netzstecker und ohne Ausgangsstecker.

Ideal für

• Die Stromversorgung von in Reihe geschalteten 3 W Hochleistungs-LEDs.
• LED-Leuchten, Lichtmodule und technische Beleuchtungslösungen mit einem Konstantstrom von 600 mA.
• Einbauten und Reparaturen von LED-Beleuchtungen, bei denen ein weiter Eingangsbereich und eine höhere Schutzart erforderlich sind.

Lieferumfang

• 1 Stk. LED-Netzteil 600 mA

Warum Sie dieses Produkt wählen sollten

• Konstantstrom von 600 mA für LED-Anwendungen, die eine stromgesteuerte Versorgung erfordern.
• Weiter AC-Eingangsbereich von 85–277 V.
• DC-Ausgangsbereich von 45–100 V für Konfigurationen von 18–30x 3 W LEDs.
• Schutzart IP67 für anspruchsvollere Betriebsbedingungen.
• Kompakte Abmessungen und Kabelanschluss für die Integration in Leuchten und technische Baugruppen.

Installations- und Betriebsanleitung

• Stellen Sie vor dem Anschluss sicher, dass die versorgte LED-Last dem Ausgangsstrom von 600 mA und dem Arbeitsbereich der Ausgangsspannung entspricht.
• Schließen Sie das Netzteil nur an eine für Konstantstrom ausgelegte LED-Last an.
• Achten Sie auf den korrekten Anschluss der Eingangs- und Ausgangskabel.
• Führen Sie die Installation bei getrennter Netzspannung durch.
• Stellen Sie bei der Montage sicher, dass die Kabelausgänge nicht mechanisch belastet werden und die Kabelisolierung nicht beschädigt wird.

Sicherheitshinweise

• Das Produkt arbeitet mit einer Netzspannung von 85–277 V AC. Es besteht die Gefahr eines Stromschlags.
• Montage und Anschluss müssen von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
• Ein falscher Anschluss der LED-Last oder ein Kurzschluss am Ausgang kann zur Beschädigung des Netzteils oder der angeschlossenen LEDs führen.
• Installieren Sie das Produkt nicht mit beschädigtem Gehäuse, Kabeln oder Isolierung.
• Sorgen Sie während des Betriebs für Bedingungen, die dem bestimmungsgemäßen Gebrauch entsprechen, und überschreiten Sie nicht den angegebenen Leistungsbereich.
