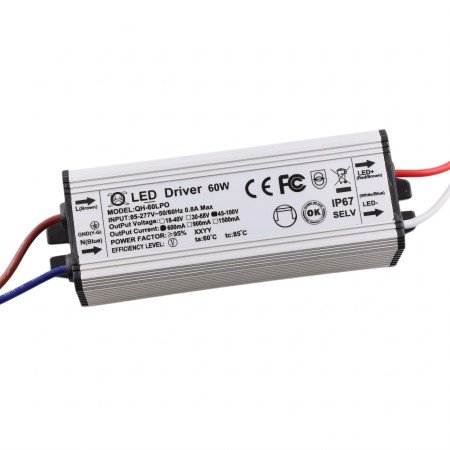

Napajanje za 18-30 komada 3W LED, 45-100V, 600mA, IP67

Napajanje s konstantnom strujom od 600 mA namijenjeno je za napajanje LED modula i LED dioda velike snage u sklopovima od 18 do 30 komada po 3 W. Proizvod služi kao LED driver za stabilno strujno napajanje i prikladan je za rasvjetne aplikacije koje zahtijevaju DC izlaz u odgovarajućem rasponu. Metalna izvedba i IP67 zaštita proširuju mogućnosti upotrebe čak i u zahtjevnijim okruženjima.

Tehničke specifikacije

• Vrsta proizvoda: LED driver / LED napajanje
• Način izlaza: konstantna struja
• Nazivna izlazna struja: 600 mA
• Tolerancija struje: ±5 %
• Varijanta za spajanje: 18–30x 3 W LED
• Raspon snage: 30–60 W
• Ulazni napon: 85–277 V AC
• Ulazna frekvencija: 50/60 Hz
• Izlazni napon: 45–100 V DC
• Zaštita: IP67
• Učinkovitost: 90 %
• Faktor snage: 0,95
• Dimenzije: 117 × 37 × 29 mm
• Težina: 200 g
• Model: QH 600mA LED Driver
• Certifikati: CE, RoHS, CCC

Funkcije i značajke

• Napajanje je namijenjeno za strujno napajanje LED opterećenja s nazivnom strujom od 600 mA.
• Izvedba za širok raspon ulaza omogućuje upotrebu u mrežama s naponom od 85 do 277 V AC.
• DC izlazni raspon od 45 do 100 V odgovara serijskom spajanju LED dioda u navedenoj konfiguraciji od 18–30x 3 W.
• Metalno kućište podržava odvođenje topline tijekom rada.
• IP67 zaštita namijenjena je za instalacije gdje se zahtijeva povećana otpornost na prodor prašine i vode.
• Spajanje je riješeno izvodima žica bez mrežnog utikača i bez izlaznih konektora.

Idealno za

• Napajanje serijski spojenih LED dioda velike snage od 3 W.
• LED svjetiljke, svjetlosne module i tehnička rješenja rasvjete s konstantnom strujom od 600 mA.
• Ugradnju i popravke LED rasvjete gdje se zahtijeva širok ulazni raspon i viši stupanj zaštite.

Sadržaj pakiranja

• 1 kom. LED napajanje 600 mA

Zašto odabrati ovaj proizvod

• Konstantna struja od 600 mA za LED aplikacije koje zahtijevaju strujno napajanje.
• Širok ulazni raspon AC 85–277 V.
• Izlazni raspon DC 45–100 V za sklopove od 18–30x 3 W LED.
• IP67 zaštita za zahtjevnije radne uvjete.
• Kompaktne dimenzije i kabelski priključak za integraciju u svjetiljke i tehničke sklopove.

Upute za instalaciju i rad

• Prije spajanja provjerite odgovara li napajano LED opterećenje izlaznoj struji od 600 mA i radnom rasponu izlaznog napona.
• Napajanje spajajte isključivo na LED opterećenje namijenjeno za konstantnu struju.
• Pazite na ispravno spajanje ulaznih i izlaznih žica.
• Instalaciju provodite s isključenim mrežnim naponom.
• Osigurajte montažu tako da kabelski izvodi ne budu mehanički opterećeni i da ne dođe do oštećenja izolacije žica.

Sigurnosna upozorenja

• Proizvod radi s mrežnim naponom AC 85–277 V. Postoji opasnost od strujnog udara.
• Montažu i spajanje mora izvoditi osoba s odgovarajućom elektrotehničkom kvalifikacijom.
• Neispravno spajanje LED opterećenja ili kratki spoj na izlazu može dovesti do oštećenja napajanja ili spojenih LED dioda.
• Ne instalirajte proizvod s oštećenim kućištem, žicama ili izolacijom.
• Tijekom rada osigurajte uvjete koji odgovaraju namjeni i ne prekoračujte deklarirani raspon snage.
