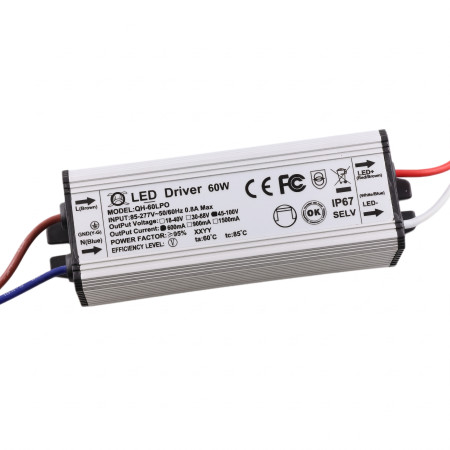

Napájací zdroj pre 18-30 kusov 3W LED, 45-100V, 600mA, IP67

Napájací zdroj s konštantným prúdom 600 mA je určený na napájanie LED modulov a výkonových LED v zostavách 18 až 30 kusov po 3 W. Produkt slúži ako LED driver pre stabilné prúdové napájanie a je vhodný pre svetelné aplikácie vyžadujúce DC výstup v zodpovedajúcom rozsahu. Kovové vyhotovenie a krytie IP67 rozširujú možnosti použitia aj v náročnejšom prostredí.

Technické špecifikácie

• Typ produktu: LED driver / napájací zdroj pre LED
• Režim výstupu: konštantný prúd
• Menovitý výstupný prúd: 600 mA
• Tolerancia prúdu: ±5 %
• Variant pre zapojenie: 18–30x 3 W LED
• Výkonový rozsah: 30–60 W
• Vstupné napätie: 85–277 V AC
• Vstupná frekvencia: 50/60 Hz
• Výstupné napätie: 45–100 V DC
• Krytie: IP67
• Účinnosť: 90 %
• Účinník: 0,95
• Rozmery: 117 × 37 × 29 mm
• Hmotnosť: 200g
• Model: QH 600mA LED Driver
• Certifikácia: CE, RoHS, CCC

Funkcie a vlastnosti

• Zdroj je určený pre prúdové napájanie LED záťaže s menovitým prúdom 600 mA.
• Vyhotovenie pre široký vstupný rozsah umožňuje použitie v sieťach s napätím 85 až 277 V AC.
• DC výstupný rozsah 45 až 100 V zodpovedá sériovému zapojeniu LED v uvedenej konfigurácii 18–30x 3 W.
• Kovové telo podporuje odvod tepla pri prevádzke.
• Krytie IP67 je určené pre inštalácie, kde sa vyžaduje zvýšená odolnosť proti vniknutiu prachu a vody.
• Pripojenie je riešené vývodmi vodičov bez sieťovej vidlice a bez výstupných konektorov.

Ideálne pre

• Napájanie sériovo zapojených výkonových LED 3 W.
• LED svietidlá, svetelné moduly a technické osvetľovacie riešenia s konštantným prúdom 600 mA.
• Vstavby a opravy LED osvetlenia, kde sa požaduje široký vstupný rozsah a vyšší stupeň krytia.

Obsah balenia

• 1 ks LED napájací zdroj 600 mA

Prečo zvoliť tento produkt

• Konštantný prúd 600 mA pre LED aplikácie, ktoré vyžadujú prúdové napájanie.
• Široký vstupný rozsah AC 85–277 V.
• Výstupný rozsah DC 45–100 V pre zostavy 18–30x 3 W LED.
• Krytie IP67 pre náročnejšie prevádzkové podmienky.
• Kompaktné rozmery a káblové pripojenie pre integráciu do svietidiel a technických zostáv.

Pokyny k inštalácii a prevádzke

• Pred pripojením overte, že napájaná LED záťaž zodpovedá výstupnému prúdu 600 mA a pracovnému rozsahu výstupného napätia.
• Zdroj pripájajte iba k LED záťaži určenej pre konštantný prúd.
• Dbajte na správne zapojenie vstupných a výstupných vodičov.
• Inštaláciu vykonávajte s odpojeným sieťovým napätím.
• Zaistite montáž tak, aby nebolo mechanicky namáhané káblové vyvedenie a nedošlo k poškodeniu izolácie vodičov.

Bezpečnostné upozornenia

• Produkt pracuje so sieťovým napätím AC 85–277 V. Hrozí úraz elektrickým prúdom.
• Montáž a zapojenie musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
• Nesprávne pripojenie LED záťaže alebo skrat na výstupe môže viesť k poškodeniu zdroja alebo pripojených LED.
• Neinštalujte produkt s poškodeným krytom, vodičmi alebo izoláciou.
• Pri prevádzke zaistite podmienky zodpovedajúce určenému použitiu a neprekračujte deklarovaný výkonový rozsah.
