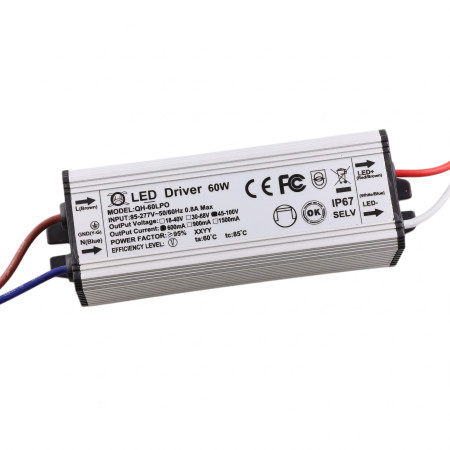

Napájecí zdroj pro 18-30 kusů 3W LED, 45-100V, 600mA, IP67

Napájecí zdroj s konstantním proudem 600 mA je určen pro napájení LED modulů a výkonových LED v sestavách 18 až 30 kusů po 3 W. Produkt slouží jako LED driver pro stabilní proudové napájení a je vhodný pro světelné aplikace vyžadující DC výstup v odpovídajícím rozsahu. Kovové provedení a krytí IP67 rozšiřují možnosti použití i v náročnějším prostředí.

Technické specifikace

• Typ produktu: LED driver / napájecí zdroj pro LED
• Režim výstupu: konstantní proud
• Jmenovitý výstupní proud: 600 mA
• Tolerance proudu: ±5 %
• Varianta pro zapojení: 18–30x 3 W LED
• Výkonový rozsah: 30–60 W
• Vstupní napětí: 85–277 V AC
• Vstupní frekvence: 50/60 Hz
• Výstupní napětí: 45–100 V DC
• Krytí: IP67
• Účinnost: 90 %
• Účiník: 0,95
• Rozměry: 117 × 37 × 29 mm
• Hmotnost: 200g
• Model: QH 600mA LED Driver
• Certifikace: CE, RoHS, CCC

Funkce a vlastnosti

• Zdroj je určen pro proudové napájení LED zátěže se jmenovitým proudem 600 mA.
• Provedení pro široký vstupní rozsah umožňuje použití v sítích s napětím 85 až 277 V AC.
• DC výstupní rozsah 45 až 100 V odpovídá sériovému zapojení LED v uvedené konfiguraci 18–30x 3 W.
• Kovové tělo podporuje odvod tepla při provozu.
• Krytí IP67 je určeno pro instalace, kde je vyžadována zvýšená odolnost proti vniknutí prachu a vody.
• Připojení je řešeno vývody vodiči bez síťové vidlice a bez výstupních konektorů.

Ideální pro

• Napájení sériově zapojených výkonových LED 3 W.
• LED svítidla, světelné moduly a technická osvětlovací řešení s konstantním proudem 600 mA.
• Vestavby a opravy LED osvětlení, kde je požadován široký vstupní rozsah a vyšší stupeň krytí.

Obsah balení

• 1 ks LED napájecí zdroj 600 mA

Proč zvolit tento produkt

• Konstantní proud 600 mA pro LED aplikace, které vyžadují proudové napájení.
• Široký vstupní rozsah AC 85–277 V.
• Výstupní rozsah DC 45–100 V pro sestavy 18–30x 3 W LED.
• Krytí IP67 pro náročnější provozní podmínky.
• Kompaktní rozměry a kabelové připojení pro integraci do svítidel a technických sestav.

Pokyny k instalaci a provozu

• Před připojením ověřte, že napájená LED zátěž odpovídá výstupnímu proudu 600 mA a pracovnímu rozsahu výstupního napětí.
• Zdroj připojujte pouze k LED zátěži určené pro konstantní proud.
• Dbejte na správné zapojení vstupních a výstupních vodičů.
• Instalaci provádějte s odpojeným síťovým napětím.
• Zajistěte montáž tak, aby nebylo mechanicky namáháno kabelové vyvedení a nedošlo k poškození izolace vodičů.

Bezpečnostní upozornění

• Produkt pracuje se síťovým napětím AC 85–277 V. Hrozí úraz elektrickým proudem.
• Montáž a zapojení musí provádět osoba s odpovídající elektrotechnickou kvalifikací.
• Nesprávné připojení LED zátěže nebo zkrat na výstupu může vést k poškození zdroje nebo připojených LED.
• Neinstalujte produkt s poškozeným krytem, vodiči nebo izolací.
• Při provozu zajistěte podmínky odpovídající určenému použití a nepřekračujte deklarovaný výkonový rozsah.
