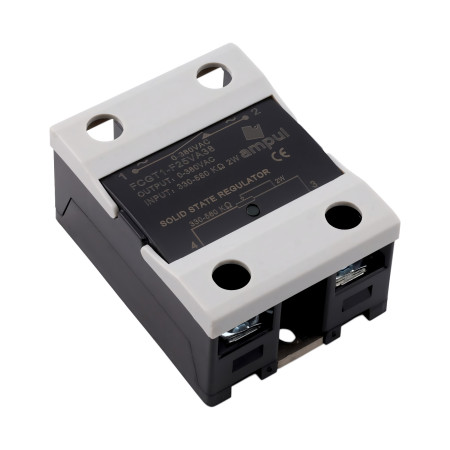

Kontaktloser Spannungsregler SSR VA, 500kOhm/0-380VAC
SSR (Solid State Relay) ist ein elektronisches Relais ohne bewegliche Teile zur Steuerung elektrischer Schaltkreise. Im Gegensatz zu herkömmlichen elektromechanischen Relais, die ein elektromagnetisches Feld zur Kontaktsteuerung nutzen, verwendet SSR Halbleiterelemente wie Transistoren, Thyristoren oder Triacs zur Steuerung elektrischer Schaltkreise. SSRs können zur Steuerung von Leistungsgeräten wie Lampen, Heizungen, Motorsteuerungen, elektrischen Pumpen und anderen elektronischen Geräten verwendet werden, die hohe Leistungen schalten oder regeln müssen. SSRs sind beliebt wegen ihrer Zuverlässigkeit, hohen Schaltgeschwindigkeit, ihres leisen Betriebs und der einfachen Integration mit anderen elektronischen Komponenten.
Mit dieser Variante können Sie die Wechselspannung 0-380V AC stufenlos über ein 500 kOhm/2W Potentiometer regeln (es können auch andere im Bereich von 470-560 kOhm verwendet werden).
Relaisauslöseanzeige über LED
Kontaktabdeckung
Relais mit Schaltströmen über 10A müssen gekühlt werden!
Ausschaltzeit: ≤10 ms
Spannungsabfall: ≤1,5 V
Abmessungen: 58,5 x 45,5 x 29 mm
Betriebstemperatur: -30 - +75°C
Isolationswiderstand: 1000 MOhm
Steuerstrom: 25 mA
Gewicht: 80 g
- Widerstand
- 500 kOhm
- Ausgangsspannung
- 0-380 V AC
- Abdeckung
- IP22
- Isolationswiderstand
- 1000 MΩ
- Durchschlagsfestigkeit
- 2500 V AC
Anschluss des SSR VA-Relais mit Potentiometer LA42DWQ-22
Diese Anleitung beschreibt, wie man ein elektronisches SSR-Relais zur Regelung von Wechselspannung (0–250 V AC) mit dem Panelpotentiometer LA42DWQ-22 (2 W) richtig anschließt. Die Schaltung ist geeignet zur Steuerung von Motoren, Heizelementen oder Beleuchtung.
Klemmenbelegung des SSR
- Klemme 1 – AC IN (L) – Eingang der Wechselspannungsphase
- Klemme 2 – AC OUT (L′) – Ausgangsphase zum Verbraucher
- Klemme 3 – Potentiometer (Z1) – äußerer Anschluss des Potentiometers
- Klemme 4 – Potentiometer (Z2) – mittlerer Anschluss (Schleifer) des Potentiometers
Anschluss des Potentiometers LA42DWQ-22
- Z1 (äußerer Anschluss) – an Klemme 3 des SSR anschließen
- Z2 (mittlerer Anschluss – Schleifer) – an Klemme 4 des SSR anschließen
- Z3 (zweiter äußerer Anschluss) – wird in dieser Anwendung normalerweise nicht verwendet (bleibt frei)
Anschlussschritte
- Schritt 1: Stelle sicher, dass der Stromkreis vom Netz getrennt ist.
- Schritt 2: Schließe die Netzspannung 230 V AC an:
- L an Klemme 1 (AC IN)
- Last (Verbraucher) zwischen Klemme 2 (AC OUT) und N
- Schritt 3: Schließe das Potentiometer an:
- Z1 → Klemme 3 am SSR
- Z2 → Klemme 4 am SSR
- Schritt 4: Montiere das Potentiometer in die Paneelöffnung (Ø 22 mm).
- Schritt 5: Überprüfe den Anschluss, schalte die Stromversorgung ein und regle die Ausgangsspannung des SSR durch Drehen des LA42DWQ-22-Knopfes.
Sicherheitswarnungen
- Bei einem Strom über 10 A muss das SSR mit einem Kühlkörper ausgestattet sein.
- Verwende Leitungen mit geeignetem Querschnitt.
- Baue eine Sicherung oder einen Leitungsschutzschalter in den Stromkreis ein.
- Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden.
