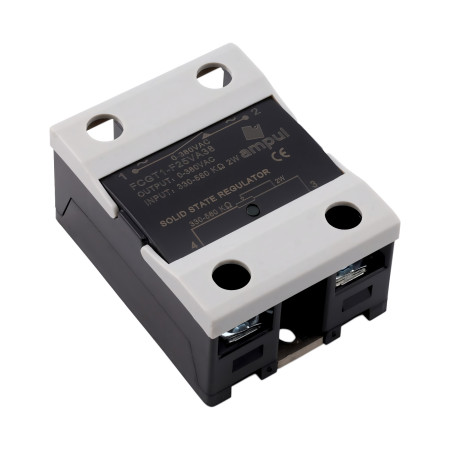

Relè SSR VA con regolazione della tensione e indicazione LED
zoom_out_map
chevron_left chevron_right

Regolatore di tensione senza contatto SSR VA, 500kOhm/0-380VAC

9,22 €

9,22 € IVA esclusa

9.224405 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Un relè a stato solido (SSR) è un relè elettronico senza parti in movimento utilizzato per controllare circuiti elettrici. A differenza dei tradizionali relè elettromeccanici che utilizzano un campo elettromagnetico per controllare i contatti, gli SSR utilizzano elementi semiconduttori come transistor, tiristori o triac per controllare i circuiti elettrici. Gli SSR possono essere utilizzati per controllare dispositivi di potenza come luci, sistemi di riscaldamento, regolatori di motori, pompe elettriche e altri dispositivi elettronici che richiedono commutazione o regolazione di potenza elevata. Gli SSR sono apprezzati per la loro affidabilità, l'elevata velocità di commutazione, il funzionamento silenzioso e la facile integrazione con altri componenti elettronici.

Questa variante consente di regolare in modo fluido la tensione alternata 0-380 V CA utilizzando un potenziometro da 500 kOhm/2 W (è possibile utilizzarne anche altri nell'intervallo 470-560 kOhm).

Indicazione di attivazione del relè tramite LED

Copertura del contatto

I relè con correnti di commutazione superiori a 10 A devono essere raffreddati!

Tempo di spegnimento: ≤10 ms

Caduta di tensione: ≤1,5 V

Dimensioni: 58,5x45,5x29 mm

Temperatura di esercizio: -30 - +75°C

Resistenza di isolamento: 1000 MOhm

Corrente di controllo: 25 mA

Peso: 80 g

AMPUL
AM6736-25-A
85364190
Resistenza
500 kOhm
Tensione di uscita
0-380 V AC
Copertura
IP22
Resistenza di isolamento
1000 MΩ
Rigidità dielettrica
2500 V AC
Collegamento del relè SSR VA con potenziometro LA42DWQ-22

Questo manuale descrive come collegare correttamente un relè elettronico SSR per la regolazione della tensione alternata (0–250 V AC) utilizzando il potenziometro da pannello LA42DWQ-22 (2 W). Il collegamento è adatto per il controllo di motori, elementi riscaldanti o sistemi di illuminazione.

Designazione dei terminali del SSR
  • Terminale 1 – AC IN (L) – fase di ingresso della tensione alternata
  • Terminale 2 – AC OUT (L′) – fase di uscita verso il carico
  • Terminale 3 – potenziometro (Z1) – terminale esterno del potenziometro
  • Terminale 4 – potenziometro (Z2) – terminale centrale (cursore) del potenziometro

Collegamento del potenziometro LA42DWQ-22

  • Z1 (terminale esterno) – collegare al terminale 3 del SSR
  • Z2 (centrale – cursore) – collegare al terminale 4 del SSR
  • Z3 (secondo terminale esterno) – in questa applicazione di solito non viene utilizzato (lasciare scollegato)

Passaggi di collegamento

  • Passaggio 1: Assicurati che il circuito sia scollegato dalla rete elettrica.
  • Passaggio 2: Collega la tensione di rete 230 V AC:
    • L al terminale 1 (AC IN)
    • Carico (dispositivo) tra il terminale 2 (AC OUT) e N
  • Passaggio 3: Collega il potenziometro:
    • Z1 → terminale 3 del SSR
    • Z2 → terminale 4 del SSR
  • Passaggio 4: Fissa il potenziometro nel foro del pannello (Ø 22 mm).
  • Passaggio 5: Controlla i collegamenti, accendi l’alimentazione e regola la tensione di uscita dell’SSR ruotando la manopola del LA42DWQ-22.

Avvertenze di sicurezza

  • L’SSR che funziona con una corrente superiore a 10 A deve essere dotato di un dissipatore di calore.
  • Utilizza cavi con sezione adeguata.
  • Inserisci nel circuito un fusibile o un interruttore automatico.
  • Il collegamento deve essere eseguito solo da personale qualificato.

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
