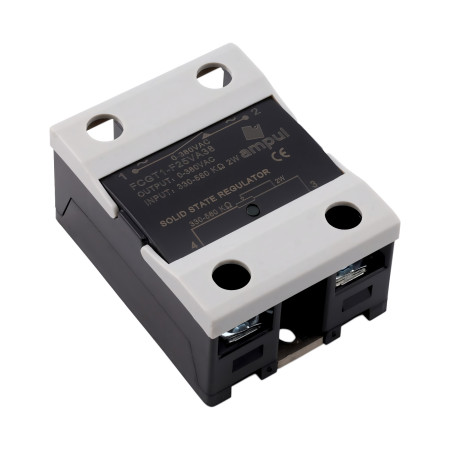

SSR-jännitteensäädin 0–380V AC, IP22, 500kOhm

Kosketukseton jännitteensäädin SSR VA, 500kOhm/0-380VAC

Name: Kosketukseton jännitteensäädin SSR VA, 500kOhm/0-380VAC
Brand: AMPUL
SKU: AM6736
Price: 9.22 EUR
Availability: InStock

Max. kytketty virta:

9,22 €

9,22 € excl. VAT

9.224405 Veroton

Varastossa

Määrä

Luetteloarkki

Kuvaus

SSR (Solid State Relay) on elektroninen rele, jossa ei ole liikkuvia osia ja jota käytetään sähköpiirien ohjaamiseen. Toisin kuin perinteiset sähkömekaaniset releet, jotka käyttävät sähkömagneettista kenttää koskettimien ohjaamiseen, SSR käyttää puolijohdeelementtejä, kuten transistoreja, tyristoreita tai triakkeja, sähköpiirien ohjaamiseen. SSR-releitä voidaan käyttää teholaitteiden, kuten valojen, lämmitysjärjestelmien, moottorinohjaimien, sähköpumppujen ja muiden suurtehoa vaativien elektronisten laitteiden, ohjaamiseen. SSR-releet ovat suosittuja luotettavuutensa, nopean kytkentänsä, hiljaisen toimintansa ja helpon integroinnin muihin elektronisiin komponentteihinsa ansiosta.

Tämän muunnelman avulla voit säätää vaihtojännitettä 0–380 V AC portaattomasti 500 kOhm/2 W:n potentiometrillä (myös muita 470–560 kOhm:n potentiometrejä voidaan käyttää).

Releen laukaisun ilmaisin LEDillä

Yhteyssuoja

Yli 10 A:n kytkentävirralla varustetut releet on jäähdytettävä!

Poiskytkentäaika: ≤10 ms

Jännitehäviö: ≤1,5 V

Mitat: 58,5 x 45,5 x 29 mm

Käyttölämpötila: -30 - +75 °C

Eristysresistanssi: 1000 MOhm

Ohjausvirta: 25mA

Paino: 80 g

Lisätiedot

Vastus: 500 kOhm
Lähtöjännite: 0-380 V AC
Kattavuus: IP22
Eristysvastus: 1000 MΩ
Läpilyöntilujuus: 2500 V AC

Käyttöohje

SSR VA -releen kytkentä potentiometrillä LA42DWQ-22

Tämä ohje kuvaa, kuinka elektroninen SSR-rele kytketään oikein vaihtojännitteen (0–250 V AC) säätöön käyttämällä LA42DWQ-22 (2 W) -paneelipotentiometriä. Kytkentä sopii moottorien, lämmityselementtien tai valaistuksen säätämiseen.

SSR-liittimien merkinnät

Liitin 1 – AC IN (L) – vaihtojännitteen vaihe (tulo)
Liitin 2 – AC OUT (L′) – lähtövaihe kuormalle
Liitin 3 – potentiometri (Z1) – potentiometrin ulompi liitin
Liitin 4 – potentiometri (Z2) – keskimmäinen liitin (liukusäädin)

LA42DWQ-22-potentiometrin kytkentä

Z1 (ulompi liitin) – yhdistä SSR:n liittimeen 3
Z2 (keskimmäinen – liukusäädin) – yhdistä SSR:n liittimeen 4
Z3 (toinen ulompi liitin) – tässä sovelluksessa sitä ei yleensä käytetä (jätä kytkemättä)

Kytkentävaiheet

Vaihe 1: Varmista, että piiri on irrotettu sähköverkosta.
Vaihe 2: Kytke 230 V AC -verkkovirta:
- L liittimeen 1 (AC IN)
- Kuorma (laite) liittimen 2 (AC OUT) ja N välille
Vaihe 3: Kytke potentiometri:
- Z1 → liitin 3 SSR:ssä
- Z2 → liitin 4 SSR:ssä
Vaihe 4: Asenna potentiometri paneelin reikään (Ø 22 mm).
Vaihe 5: Tarkista kytkennät, kytke virta ja säädä SSR:n lähtöjännite kiertämällä LA42DWQ-22-säädintä.
