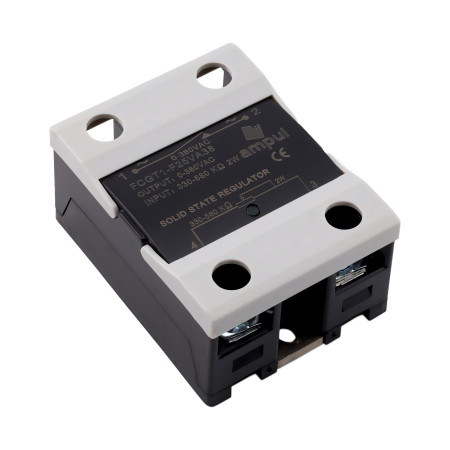

Regulator de tensiune fără contact SSR VA, 500kOhm/0-380VAC
SSR (Solid State Relay - Releu în stare solidă) este un releu electronic fără piese mobile, utilizat pentru controlul circuitelor electrice. Spre deosebire de releele electromecanice tradiționale, care utilizează un câmp electromagnetic pentru a controla contactele, SSR utilizează elemente semiconductoare, cum ar fi tranzistoare, tiristoare sau triace, pentru a controla circuitele electrice. SSR-urile pot fi utilizate pentru a controla dispozitive de alimentare, cum ar fi lumini, sisteme de încălzire, controlere de motor, pompe electrice și alte dispozitive electronice care necesită comutare sau reglare a unei puteri mari. SSR-urile sunt populare pentru fiabilitatea lor, viteza mare de comutare, funcționarea silențioasă și integrarea ușoară cu alte componente electronice.
Această variantă vă permite să reglați lin tensiunea alternativă 0-380V AC folosind un potențiometru de 500 kOhm/2W (se pot utiliza și altele în intervalul 470-560 kOhm).
Indicarea declanșării releului prin LED
Capac de contact
Releele cu curenți de comutare peste 10A trebuie răcite!
Timp de oprire: ≤10ms
Cădere de tensiune: ≤1,5V
Dimensiuni: 58,5x45,5x29 mm
Temperatura de funcționare: -30 - +75°C
Rezistență de izolație: 1000 MOhm
Curent de control: 25mA
Greutate: 80g
- Rezistenţă
- 500 kOhm
- Tensiune de ieșire
- 0-380 V AC
- Acoperi
- IP22
- Resiztenta izolarii
- 1000 MΩ
- Rigiditate dielectrică
- 2500 V AC
Conectarea releului SSR VA cu potențiometrul LA42DWQ-22
Acest ghid descrie modul corect de conectare a unui releu electronic SSR pentru reglarea tensiunii alternative (0–250 V AC) folosind potențiometrul de panou LA42DWQ-22 (2 W). Conectarea este potrivită pentru controlul motoarelor, elementelor de încălzire sau iluminatului.
Marcajele bornelor SSR
- Borna 1 – AC IN (L) – faza de intrare a tensiunii alternative
- Borna 2 – AC OUT (L′) – faza de ieșire către consumator
- Borna 3 – potențiometru (Z1) – borna exterioară a potențiometrului
- Borna 4 – potențiometru (Z2) – borna de mijloc (cursorul) potențiometrului
Conectarea potențiometrului LA42DWQ-22
- Z1 (borna exterioară) – se conectează la borna 3 a SSR
- Z2 (borna de mijloc – cursor) – se conectează la borna 4 a SSR
- Z3 (a doua borna exterioară) – în această aplicație, de obicei nu este utilizată (se lasă neconectată)
Pași de conectare
- Pasul 1: Asigură-te că circuitul este deconectat de la rețea.
- Pasul 2: Conectează tensiunea de rețea de 230 V AC:
- L la borna 1 (AC IN)
- Sarcina (consumatorul) între borna 2 (AC OUT) și N
- Pasul 3: Conectează potențiometrul:
- Z1 → borna 3 a SSR
- Z2 → borna 4 a SSR
- Pasul 4: Montează potențiometrul în orificiul panoului (Ø 22 mm).
- Pasul 5: Verifică conexiunile, pornește alimentarea și reglează tensiunea de ieșire a SSR prin rotirea butonului LA42DWQ-22.
Avertismente de siguranță
- SSR-ul care funcționează cu un curent mai mare de 10 A trebuie echipat cu un radiator.
- Folosește cabluri cu secțiunea transversală corespunzătoare.
- Include o siguranță sau un întrerupător automat în circuit.
- Conectarea trebuie efectuată numai de personal calificat.
