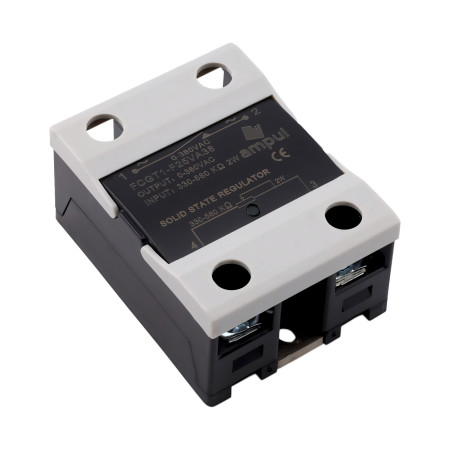

Regulador de voltaje sin contacto SSR VA 500kΩ/0-380V CA
zoom_out_map
chevron_left chevron_right

Regulador de voltaje sin contacto SSR VA, 500 kOhm/0-380 V CA

9,22 €

9,22 € sin IVA

9.224405 Impuestos excluidos

i
El tipo de IVA aplicado es 0% para el país Estados Unidos.
check En stock
Hoja de catálogo

Un relé de estado sólido (SSR) es un relé electrónico sin partes móviles que se utiliza para controlar circuitos eléctricos. A diferencia de los relés electromecánicos tradicionales, que utilizan un campo electromagnético para controlar los contactos, el SSR utiliza elementos semiconductores como transistores, tiristores o triacs. Los SSR pueden utilizarse para controlar dispositivos de potencia como luces, sistemas de calefacción, controladores de motores, bombas eléctricas y otros dispositivos electrónicos que requieren conmutación o regulación de alta potencia. Los SSR son populares por su fiabilidad, alta velocidad de conmutación, funcionamiento silencioso y fácil integración con otros componentes electrónicos.

Esta opción le permite regular suavemente el voltaje alterno 0-380V AC usando un potenciómetro de 500 kOhm/2W (también se pueden usar otros en el rango de 470-560 kOhm).

Indicación de activación del relé mediante LED

Cobertura de contacto

¡Los relés con corrientes de conmutación superiores a 10 A deben refrigerarse!

Tiempo de apagado: ≤10ms

Caída de tensión: ≤1,5 V

Dimensiones: 58,5 x 45,5 x 29 mm

Temperatura de trabajo: -30 - +75°C

Resistencia de aislamiento: 1000 MOhm

Corriente de control: 25 mA

Peso: 80g

AMPUL
AM6736-25-A
85364190
Resistencia
500 kOhm
Tensión de salida
0-380 V AC
Cobertura
IP22
Resistencia de aislamiento
1000 MΩ
Rigidez dieléctrica
2500 V AC
Conexión del relé SSR VA con potenciómetro LA42DWQ-22

Esta guía describe cómo conectar correctamente un relé electrónico SSR para la regulación de tensión alterna (0–250 V AC) utilizando el potenciómetro de panel LA42DWQ-22 (2 W). La conexión es adecuada para el control de motores, elementos calefactores o iluminación.

Designación de los terminales del SSR
  • Terminal 1 – AC IN (L) – fase de entrada de la tensión alterna
  • Terminal 2 – AC OUT (L′) – fase de salida hacia la carga
  • Terminal 3 – potenciómetro (Z1) – terminal exterior del potenciómetro
  • Terminal 4 – potenciómetro (Z2) – terminal central (cursor) del potenciómetro

Conexión del potenciómetro LA42DWQ-22

  • Z1 (terminal exterior) – conectar al terminal 3 del SSR
  • Z2 (central – cursor) – conectar al terminal 4 del SSR
  • Z3 (segundo terminal exterior) – en esta aplicación normalmente no se utiliza (dejar sin conectar)

Pasos de conexión

  • Paso 1: Asegúrate de que el circuito esté desconectado de la red eléctrica.
  • Paso 2: Conecta la tensión de red de 230 V AC:
    • L al terminal 1 (AC IN)
    • Carga (dispositivo) entre el terminal 2 (AC OUT) y N
  • Paso 3: Conecta el potenciómetro:
    • Z1 → terminal 3 en el SSR
    • Z2 → terminal 4 en el SSR
  • Paso 4: Fija el potenciómetro en el orificio del panel (Ø 22 mm).
  • Paso 5: Verifica las conexiones, enciende la alimentación y ajusta la tensión de salida del SSR girando la perilla del LA42DWQ-22.

Advertencias de seguridad

  • El SSR que trabaje con una corriente superior a 10 A debe estar equipado con un disipador de calor.
  • Utiliza cables con una sección transversal adecuada.
  • Incluye un fusible o disyuntor en el circuito.
  • La conexión debe ser realizada únicamente por personal cualificado.

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
