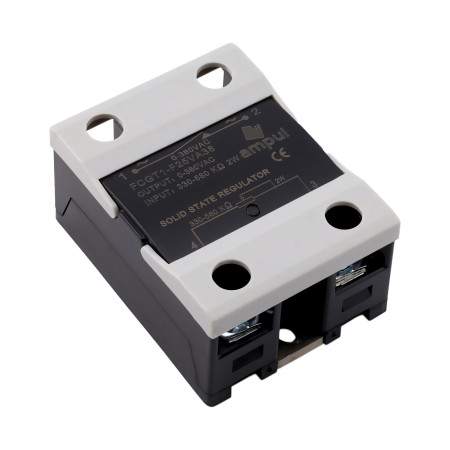

Kontaktlös spänningsregulator SSR VA, 500kOhm/0-380VAC
SSR (Solid State Relay) är ett elektroniskt relä utan rörliga delar som används för att styra elektriska kretsar. Till skillnad från traditionella elektromekaniska reläer som använder ett elektromagnetiskt fält för att styra kontakter, använder SSR halvledarelement som transistorer, tyristorer eller triacer för att styra elektriska kretsar. SSR kan användas för att styra kraftenheter som lampor, värmesystem, motorstyrenheter, elektriska pumpar och andra elektroniska enheter som kräver koppling eller reglering av hög effekt. SSR är populära för sin tillförlitlighet, höga kopplingshastighet, tysta drift och enkla integration med andra elektroniska komponenter.
Denna variant låter dig smidigt reglera växelspänningen 0-380V AC med hjälp av en 500 kOhm/2W potentiometer (andra i intervallet 470-560 kOhm kan också användas).
Reläutlösningsindikering via LED
Kontaktskydd
Reläer med kopplingsströmmar över 10A måste kylas!
Avstängningstid: ≤10ms
Spänningsfall: ≤1,5V
Mått: 58,5x45,5x29 mm
Arbetstemperatur: -30 - +75°C
Isolationsmotstånd: 1000 MOhm
Styrström: 25mA
Vikt: 80 g
- Motstånd
- 500 kOhm
- Utgående spänning
- 0-380 V AC
- Täckning
- IP22
- Isoleringsresistans
- 1000 MΩ
- Dielektrisk styrka
- 2500 V AC
Anslutning av SSR VA-relä med potentiometer LA42DWQ-22
Denna guide beskriver hur man korrekt ansluter ett elektroniskt SSR-relä för reglering av växelspänning (0–250 V AC) med hjälp av panelpotentiometern LA42DWQ-22 (2 W). Anslutningen är lämplig för styrning av motorer, värmeelement eller belysning.
Beteckning av SSR-terminaler
- Terminal 1 – AC IN (L) – ingående fas för växelspänning
- Terminal 2 – AC OUT (L′) – utgående fas till lasten
- Terminal 3 – potentiometer (Z1) – yttre anslutning på potentiometern
- Terminal 4 – potentiometer (Z2) – mittanslutning (släde) på potentiometern
Anslutning av potentiometer LA42DWQ-22
- Z1 (yttre anslutning) – anslut till terminal 3 på SSR
- Z2 (mitt – släde) – anslut till terminal 4 på SSR
- Z3 (andra yttre anslutningen) – används normalt inte i denna applikation (lämnas oansluten)
Steg för anslutning
- Steg 1: Se till att kretsen är frånkopplad från nätet.
- Steg 2: Anslut nätspänningen 230 V AC:
- L till terminal 1 (AC IN)
- Last (förbrukare) mellan terminal 2 (AC OUT) och N
- Steg 3: Anslut potentiometern:
- Z1 → terminal 3 på SSR
- Z2 → terminal 4 på SSR
- Steg 4: Montera potentiometern i panelöppningen (Ø 22 mm).
- Steg 5: Kontrollera anslutningarna, slå på strömmen och justera SSR-utspänningen genom att vrida på LA42DWQ-22-knoppen.
Säkerhetsanvisningar
- SSR som arbetar med ström över 10 A måste vara utrustad med en kylfläns.
- Använd ledningar med lämplig tvärsnittsarea.
- Inkludera en säkring eller strömbrytare i kretsen.
- Anslutningen får endast utföras av kvalificerad personal.
EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
