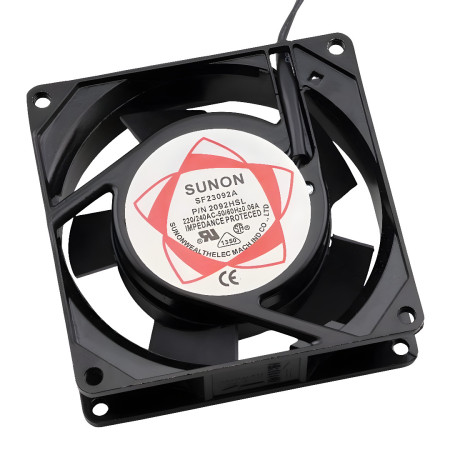

Lüfter 92 x 92 x 25 mm, 220–240 V Wechselstrom, Schutzart IP20, SF23092A

Der Axiallüfter SF23092A (Art.-Nr. N2092HSL) dient der Zwangskühlung von netzbetriebenen elektronischen Geräten und Schalttafeln. Dank des 220–240-V-Wechselstromnetzteils eignet er sich für Anwendungen, bei denen keine Hilfsgleichspannung verfügbar ist und ein stabiler Luftstrom in kompakten Abmessungen von 92 × 92 × 25 mm erforderlich ist.

Technische Spezifikationen

• Modell: SF23092A (P/N N2092HSL)
• Typ: Axiallüfter
• Versorgungsspannung: Wechselstrom 220-240 V
• Betriebsspannung: 220 V (Bereich 185–245 V)
• Netzfrequenz: 50/60 Hz
• Abmessungen: 92 × 92 × 25 mm
• Leistungsaufnahme: 13/11 W (50/60 Hz)
• Drehzahl: 2250/2750 U/min (50/60 Hz)
• Luftdurchsatz: 29/36 CFM
• Geräuschpegel: 32/37 dB(A)
• Gewicht: 280 g
• Lager: Doppelkugellager
• Rahmen: Aluminiumlegierung (Guss), schwarz lackiert, korrosions- und feuchtigkeitsbeständig
• Laufrad: spritzgegossen, PBT + 30 % Glasfaser, VO (selbstverlöschende Ausführung)
• Wicklungsisolierung: Lackdraht, Temperaturklasse B (120 °C)
• Isolationswiderstand: > 500 MΩ
• Elektrische Festigkeitsprüfung: 1500 V / 1 min, Leckstrom 0,5 mA
• Umgebungstemperatur (laut Dokumenten): -50 °C

Funktionen und Merkmale

• Stromversorgung direkt über Wechselstrom 220-240 V für Standard-Industrieanlagen
• Doppelkugellager für Langzeitbetrieb und höhere mechanische Belastbarkeit
• Kompakte Abmessungen von 92 × 92 × 25 mm für den Einbau in Schaltschränke und Geräte mit begrenztem Platzangebot
• Rahmen aus Aluminiumlegierung mit Oberflächenbehandlung für erhöhte Beständigkeit gegen Feuchtigkeit und Korrosion
• Klingenmaterial PBT mit Glasfaser und selbstverlöschender Klassifizierung (VO gemäß Dokumenten)

Ideal für

• Kühlung von Schalttafeln, Stromversorgungen und industriellen Steuerungssystemen
• Belüftung von Elektronikschränken und netzbetriebenen Instrumentenkästen
• Kühlung von Leistungselektronik, Umrichtern, USV-Anlagen und Laborgeräten
• Allgemeine Zwangsluftströmung in technischen Anwendungen

Packungsinhalt

• 1× Axiallüfter SF23092A (P/N N2092HSL)

Warum sollten Sie sich für dieses Produkt entscheiden?

• Aus den Unterlagen ableitbare Parameter: Abmessungen 92 × 92 × 25 mm, Wechselstrom 220–240 V, 50/60 Hz, Durchflussrate und Geräuschpegel
• Durch die AC-Ausführung entfällt die Notwendigkeit eines separaten DC-Netzteils.
• Die Konstruktion mit Aluminiumrahmen und Kugellagern eignet sich für den kontinuierlichen technischen Betrieb.
• Die vom Hersteller angegebenen elektrischen Festigkeits- und Isolationsparameter unterstützen den Einsatz in Netzwerkanwendungen.

Installations- und Bedienungsanleitung

• Beachten Sie während der Installation die Richtung des Luftstroms entsprechend der Ausrichtung des Lüfters im Gerät.
• Sorgen Sie für ausreichenden Leiterquerschnitt und mechanische Entlastung der Zuleitung, um eine Belastung der Klemmen/Anschlüsse zu vermeiden.
• Für einen stabilen Betrieb beachten Sie bitte den angegebenen Versorgungsspannungsbereich und die Netzfrequenz von 50/60 Hz.
• In staubigen Umgebungen empfehlen wir die Verwendung eines Filtergitters und regelmäßige Wartung, um den Luftdurchsatz aufrechtzuerhalten.

Sicherheitshinweis

• Das Produkt wird mit Wechselstrom 220–240 V betrieben. Installation und Wartung dürfen nur bei getrennter Stromversorgung und gemäß den geltenden Normen durchgeführt werden.
• Rotierende Teile dürfen nicht berührt werden; falls der Lüfter zugänglich ist, sollte während der Montage ein geeignetes Schutzgitter verwendet werden.
• Verwenden Sie den Ventilator nicht, wenn das Netzkabel, der Rahmen oder das Laufrad beschädigt ist.
