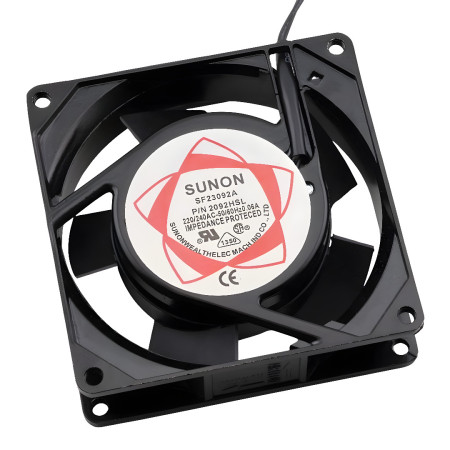

Ventilátor 92x92x25mm, 220-240V AC, IP20, SF23092A

Axiální ventilátor SF23092A (P/N N2092HSL) je určen pro nucené chlazení elektronických zařízení a rozvaděčů napájených ze sítě. Díky napájení 220–240V AC je vhodný pro aplikace, kde není k dispozici pomocné DC napětí, a kde je požadováno stabilní proudění vzduchu v kompaktním formátu 92×92×25 mm.

Technické specifikace

• Model: SF23092A (P/N N2092HSL)
• Typ: axiální AC ventilátor
• Napájecí napětí: AC 220–240 V
• Pracovní napětí: 220 V (rozsah 185–245 V)
• Frekvence sítě: 50/60 Hz
• Rozměry: 92 × 92 × 25 mm
• Příkon: 13/11 W (50/60 Hz)
• Otáčky: 2250/2750 ot./min (50/60 Hz)
• Průtok vzduchu: 29/36 CFM
• Hlučnost: 32/37 dB(A)
• Hmotnost: 280 g
• Ložiska: dvojitá kuličková (double balls)
• Rám: hliníková slitina (litý), černě lakovaný, odolnost proti korozi a vlhkosti
• Oběžné kolo: vstřikované, PBT + 30 % skelné vlákno, VO (samozhášivé provedení)
• Izolace vinutí: smaltovaný vodič, teplotní třída B (120 °C)
• Izolační odpor: > 500 MΩ
• Zkouška elektrické pevnosti: 1500 V / 1 min, svodový proud 0,5 mA
• Teplota okolí (dle podkladů): -50 °C

Funkce a vlastnosti

• Napájení přímo ze sítě AC 220–240 V pro standardní průmyslové instalace
• Dvojitá kuličková ložiska pro dlouhodobý provoz a vyšší mechanickou odolnost
• Kompaktní rozměr 92×92×25 mm pro montáž do přístrojových skříní a zařízení s omezeným prostorem
• Rám z hliníkové slitiny s povrchovou úpravou pro zvýšenou odolnost vůči vlhkosti a korozi
• Materiál lopatek PBT se skelným vláknem a samozhášivou klasifikací (VO dle podkladů)

Ideální pro

• Chlazení rozvaděčů, napájecích zdrojů a průmyslových řídicích systémů
• Ventilaci elektronických skříní a přístrojových boxů napájených ze sítě
• Chlazení výkonových prvků, měničů, UPS a laboratorních zařízení
• Obecné nucené proudění vzduchu v technických aplikacích

Obsah balení

• 1× axiální ventilátor SF23092A (P/N N2092HSL)

Proč zvolit tento produkt

• Ověřitelné parametry z podkladů: rozměr 92×92×25 mm, AC 220–240 V, 50/60 Hz, průtok a hlučnost
• AC provedení eliminuje potřebu samostatného DC napájení
• Konstrukce s hliníkovým rámem a kuličkovými ložisky je vhodná pro nepřetržitý technický provoz
• Elektrická pevnost a izolační parametry uvedené výrobcem podporují použití v síťových aplikacích

Pokyny k instalaci a provozu

• Při montáži dodržte směr proudění vzduchu dle orientace ventilátoru v zařízení.
• Zajistěte dostatečný průřez vodičů a mechanické odlehčení přívodu, aby nedocházelo k namáhání svorek/vývodů.
• Pro stabilní provoz respektujte uvedený rozsah napájecího napětí a síťovou frekvenci 50/60 Hz.
• V prašném prostředí doporučujeme použít filtrační mřížku a pravidelnou údržbu pro zachování průtoku.

Bezpečnostní upozornění

• Produkt je napájen ze sítě AC 220–240 V. Instalaci a servis provádějte pouze při odpojeném napájení a v souladu s platnými normami.
• Nedotýkejte se rotujících částí; při montáži použijte vhodnou ochrannou mřížku, pokud je ventilátor přístupný.
• Ventilátor nepoužívejte, pokud je poškozen přívodní vodič, rám nebo oběžné kolo.
