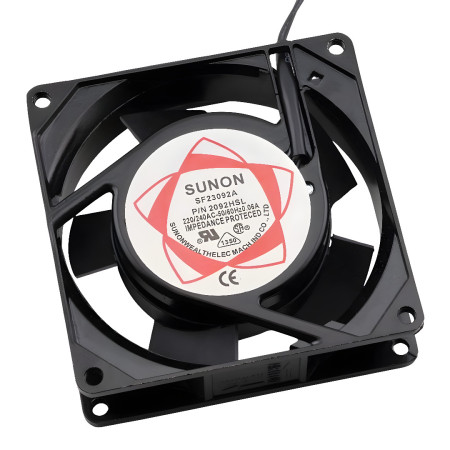

Ventilador 92x92x25mm, 220-240V CA, IP20, SF23092A

El ventilador axial SF23092A (N.° de pieza N2092HSL) está diseñado para la refrigeración forzada de dispositivos electrónicos y cuadros eléctricos alimentados por la red eléctrica. Gracias a su alimentación de 220-240 V CA, es ideal para aplicaciones donde no se dispone de tensión auxiliar de CC y se requiere un flujo de aire estable. Su tamaño compacto de 92 × 92 × 25 mm lo hace ideal para aplicaciones donde no se dispone de tensión auxiliar de CC y donde se requiere un flujo de aire estable.

Especificaciones técnicas

• Modelo: SF23092A (N.° de pieza N2092HSL)
• Tipo: ventilador axial de CA
• Tensión de alimentación: CA 220-240 V
• Voltaje de funcionamiento: 220 V (rango 185-245 V)
• Frecuencia de red: 50/60 Hz
• Dimensiones: 92 × 92 × 25 mm
• Consumo de energía: 13/11 W (50/60 Hz)
• Velocidad: 2250/2750 rpm (50/60 Hz)
• Flujo de aire: 29/36 CFM
• Nivel de ruido: 32/37 dB(A)
• Peso: 280g
• Rodamientos: bolas dobles
• Marco: aleación de aluminio (fundido), pintado de negro, resistente a la corrosión y a la humedad.
• Impulsor: moldeado por inyección, PBT + 30% fibra de vidrio, VO (versión autoextinguible)
• Aislamiento del bobinado: cable esmaltado, clase de temperatura B (120 °C)
• Resistencia de aislamiento: > 500 MΩ
• Prueba de resistencia eléctrica: 1500 V / 1 min, corriente de fuga 0,5 mA
• Temperatura ambiente (según documentos): -50 °C

Funciones y características

• Alimentación directa desde CA 220-240 V para instalaciones industriales estándar
• Rodamientos de bolas dobles para un funcionamiento a largo plazo y una mayor resistencia mecánica.
• Tamaño compacto de 92×92×25 mm para instalación en armarios de control y dispositivos con espacio limitado
• Marco de aleación de aluminio con tratamiento de superficie para mayor resistencia a la humedad y la corrosión.
• Material de la cuchilla PBT con fibra de vidrio y clasificación autoextinguible (VO según documentos)

Ideal para

• Refrigeración de cuadros eléctricos, fuentes de alimentación y sistemas de control industrial
• Ventilación de armarios electrónicos y cajas de instrumentos alimentados por red
• Refrigeración de elementos de potencia, convertidores, SAI y equipos de laboratorio
• Flujo general de aire forzado en aplicaciones técnicas

Contenido del paquete

• 1 ventilador axial SF23092A (N.° de pieza N2092HSL)

¿Por qué elegir este producto?

• Parámetros verificables de los documentos: dimensiones 92×92×25 mm, CA 220–240 V, 50/60 Hz, caudal y nivel de ruido.
• El diseño de CA elimina la necesidad de una fuente de alimentación de CC independiente
• La construcción con marco de aluminio y cojinetes de bolas es adecuada para un funcionamiento técnico continuo.
• Los parámetros de resistencia eléctrica y aislamiento especificados por el fabricante admiten su uso en aplicaciones de red.

Instrucciones de instalación y funcionamiento

• Durante la instalación, observe la dirección del flujo de aire de acuerdo con la orientación del ventilador en el dispositivo.
• Asegúrese de que la sección transversal del conductor sea suficiente y que la fuente de alimentación tenga alivio mecánico para evitar tensiones en los terminales/bornes.
• Para un funcionamiento estable, respete el rango de tensión de alimentación especificado y la frecuencia de red de 50/60 Hz.
• En entornos polvorientos, recomendamos utilizar una rejilla de filtrado y un mantenimiento regular para mantener el flujo.

Aviso de seguridad

• El producto funciona con corriente alterna (CA) de 220 a 240 V. La instalación y el mantenimiento solo deben realizarse con la fuente de alimentación desconectada y de acuerdo con las normas aplicables.
• No toque las piezas giratorias; utilice una rejilla protectora adecuada durante el montaje si el ventilador es accesible.
• No utilice el ventilador si el cable de alimentación, el marco o el impulsor están dañados.
