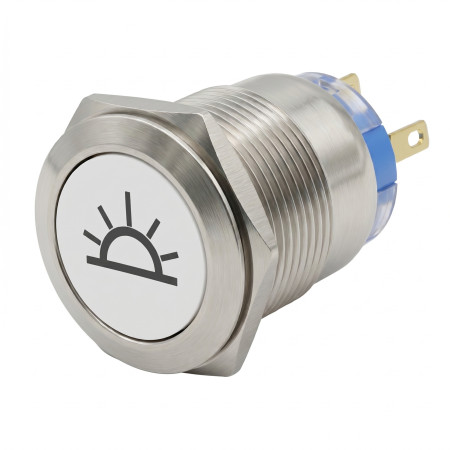

Metalkontakt med rød baggrundsbelysning, interiørbelysning, sølv, diameter 22mm, IP65, 12V

Metaltrykkontakt AM2416 med fastholdelse er beregnet til styring af elektriske kredsløb og til installationer, hvor der kræves en synlig rød LED-baggrundsbelysning. Konstruktionen med metalkrop og IP65-beskyttelse tillader brug i kontrolpaneler, elektriske installationsenheder og interiørbelysning under overholdelse af de angivne elektriske parametre.

Tekniske specifikationer

• Produkttype: metaltrykkontakt med LED-baggrundsbelysning
• Skiftetype: med fastholdelse
• Baggrundsbelysningsfarve: rød
• Maksimal spænding for LED-baggrundsbelysning: 12 V
• Maksimal koblingsbelastning: 250 V / 5 A
• Kontakttype: NO, NC
• Monteringsdiameter: 19 mm
• Frontdiameter: 22 mm
• Beskyttelsesklasse: IP65
• Udførelse: sølv metalkrop

Funktioner og egenskaber

• Fastholdelsesmekanismen gør det muligt at opretholde den lukkede eller åbne tilstand efter tryk.
• NO- og NC-kontakter muliggør tilslutning til både slutte- og brydefunktion i henhold til kredsløbets design.
• Den røde LED-baggrundsbelysning tjener til visuel signalering eller orientering af betjeningselementet.
• Metaludførelsen er velegnet til montering i kontrolpaneler og frontplader.
• IP65-beskyttelse giver beskyttelse mod støv og mod vandstråler ved korrekt montering.

Ideel til

• Kontrolpaneler til elektrisk udstyr.
• Kobling og signalering i interiørbelysning.
• Styre- og hjælpekredsløb med krav om en kontakt med fastholdelse.
• Panelinstallationer, hvor der kræves en metalknap med baggrundsbelysning.

Pakkens indhold

• 1x Metalkontakt med rød baggrundsbelysning

Hvorfor vælge dette produkt

• Produktet kombinerer fastholdelseskobling, LED-baggrundsbelysning og både NO- og NC-kontakter i ét panelelement.
• De angivne parametre tillader brug i elektriske kredsløb med en klart defineret grænse for koblingsbelastning.
• Monteringsdiameteren på 19 mm og frontdiameteren på 22 mm letter integration i panelapplikationer, der svarer til disse dimensioner.
• IP65-beskyttelsen er velegnet til miljøer, hvor der kræves øget beskyttelse af kontaktens front.

Instruktioner til installation og drift

• Før montering skal du kontrollere, at tilslutningen af NO- og NC-kontakterne stemmer overens med den ønskede funktion for det styrede kredsløb.
• Tilslut kun LED-baggrundsbelysningen til en spænding, der ikke overstiger 12 V.
• Den koblede belastning må ikke overstige værdien på 250 V / 5 A.
• For at opretholde IP65-beskyttelsen skal kontakten monteres i et passende forberedt panel og spændes ordentligt.

Sikkerhedsadvarsler

• Ved brug i vekselstrømsnet med spænding op til 250 V er der risiko for elektrisk stød.
• Montering i kredsløb med netspænding må kun udføres af en person med passende elektrotekniske kvalifikationer.
• Før installation, tilslutning eller vedligeholdelse skal kredsløbet afbrydes fra strømforsyningen.
• Forkert tilslutning af kontakter eller LED-baggrundsbelysning kan forårsage kortslutning, overophedning eller beskadigelse af kontakten.
• Brug ikke produktet uden for de angivne elektriske grænser.
