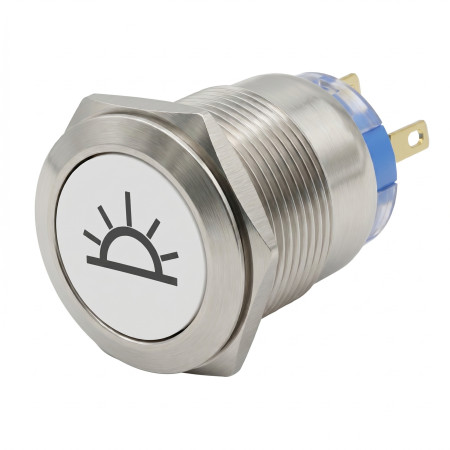

Kovinsko stikalo z rdečo osvetlitvijo, notranja osvetlitev, srebrno, premer 22mm, IP65, 12V

Kovinsko tipkalo AM2416 z aretacijo je namenjeno za krmiljenje električnih tokokrogov in za instalacije, kjer se zahteva vidna rdeča LED osvetlitev. Konstrukcija s kovinskim ohišjem in zaščito IP65 omogoča uporabo v nadzornih ploščah, elektroinstalacijskih sklopih in notranji osvetlitvi ob upoštevanju navedenih električnih parametrov.

Tehnične specifikacije

• Tip izdelka: kovinsko tipkalo z LED osvetlitvijo
• Tip preklapljanja: z aretacijo
• Barva osvetlitve: rdeča
• Maksimalna napetost za LED osvetlitev: 12 V
• Maksimalna preklopna obremenitev: 250 V / 5 A
• Tip kontaktov: NO, NC
• Montažni premer: 19 mm
• Premer sprednjega dela: 22 mm
• Zaščita: IP65
• Izvedba: srebrno kovinsko ohišje

Funkcije in lastnosti

• Aretirni mehanizem omogoča ohranitev sklenjenega ali razklenjenega stanja po pritisku.
• Kontakta NO in NC omogočata priključitev za vklopno in izklopno funkcijo glede na zasnovo tokokroga.
• Rdeča LED osvetlitev služi za vizualno signalizacijo ali orientacijo krmilnega elementa.
• Kovinska izvedba je primerna za montažo v nadzorne plošče in sprednje plošče.
• Zaščita IP65 zagotavlja zaščito proti prahu in proti vodnim curkom pri pravilni montaži.

Idealno za

• Nadzorne plošče električnih naprav.
• Preklapljanje in signalizacijo v notranji osvetlitvi.
• Krmilne in pomožne tokokroge z zahtevo po aretirnem stikalu.
• Panelne instalacije, kjer se zahteva kovinsko tipkalo z osvetlitvijo.

Vsebina pakiranja

• 1x Kovinsko stikalo z rdečo osvetlitvijo

Zakaj izbrati ta izdelek

• Izdelek združuje aretirno preklapljanje, LED osvetlitev in kontakte NO ter NC v enem panelnem elementu.
• Navedeni parametri omogočajo uporabo v električnih tokokrogih z jasno določeno mejo preklopne obremenitve.
• Montažni premer 19 mm in sprednji premer 22 mm olajšata vključitev v panelne aplikacije, ki ustrezajo tem dimenzijam.
• Zaščita IP65 je primerna za okolja, kjer se zahteva povečana zaščita sprednjega dela stikala.

Navodila za instalacijo in obratovanje

• Pred montažo preverite skladnost priključitve kontaktov NO in NC z zahtevano funkcijo krmiljenega tokokroga.
• LED osvetlitev priključite samo na napetost, ki ne presega 12 V.
• Preklopna obremenitev ne sme preseči vrednosti 250 V / 5 A.
• Za ohranitev zaščite IP65 mora biti stikalo vgrajeno v ustrezno pripravljeno ploščo in pravilno zategnjeno.

Varnostna opozorila

• Pri uporabi v izmeničnih omrežjih z napetostjo do 250 V obstaja nevarnost električnega udara.
• Montažo v tokokroge z omrežno napetostjo sme izvajati samo oseba z ustrezno elektrotehnično kvalifikacijo.
• Pred instalacijo, priključitvijo ali vzdrževanjem mora biti tokokrog odklopljen od napajanja.
• Nepravilna priključitev kontaktov ali LED osvetlitve lahko povzroči kratek stik, pregrevanje ali poškodbo stikala.
• Izdelka ne uporabljajte izven navedenih električnih omejitev.
