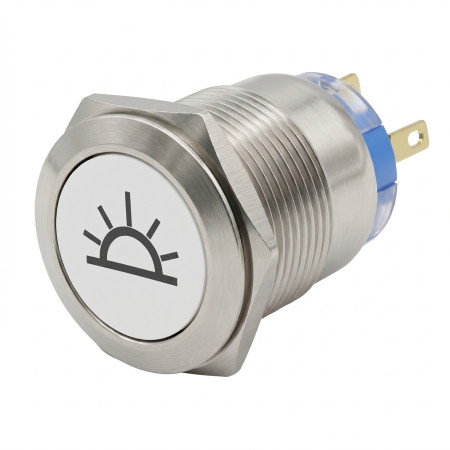

Spínač kovový s červeným podsvietením, osvetlenie interiér, strieborný, priemer 22mm, IP65, 12V

Kovový tlačidlový spínač AM2416 s aretáciou je určený pre ovládanie elektrických obvodov a pre inštalácie, kde sa požaduje viditeľné červené LED podsvietenie. Konštrukcia s kovovým telom a krytím IP65 umožňuje použitie v ovládacích paneloch, elektroinštalačných zostavách a interiérovom osvetlení pri dodržaní uvedených elektrických parametrov.

Technické špecifikácie

• Typ produktu: kovový tlačidlový spínač s LED podsvietením
• Typ spínania: s aretáciou
• Farba podsvietenia: červená
• Maximálne napätie pre LED podsvietenie: 12 V
• Maximálne spínané zaťaženie: 250 V / 5 A
• Typ kontaktov: NO, NC
• Montážny priemer: 19 mm
• Priemer čelnej časti: 22 mm
• Krytie: IP65
• Vyhotovenie: strieborné kovové telo

Funkcie a vlastnosti

• Aretačný mechanizmus umožňuje zachovanie zopnutého alebo rozopnutého stavu po stlačení.
• Kontakty NO a NC umožňujú zapojenie pre spínaciu aj rozpínaciu funkciu podľa návrhu obvodu.
• Červené LED podsvietenie slúži na vizuálnu signalizáciu alebo orientáciu ovládacieho prvku.
• Kovové vyhotovenie je vhodné pre montáž do ovládacích panelov a čelných dosiek.
• Krytie IP65 poskytuje ochranu proti prachu a proti tryskajúcej vode pri správnej montáži.

Ideálne pre

• Ovládacie panely elektrických zariadení.
• Spínanie a signalizáciu v interiérovom osvetlení.
• Riadiace a pomocné obvody s požiadavkou na aretačný spínač.
• Panelové inštalácie, kde sa vyžaduje kovové tlačidlo s podsvietením.

Obsah balenia

• 1x Kovový spínač s červeným podsvietením

Prečo zvoliť tento produkt

• Produkt kombinuje aretačné spínanie, LED podsvietenie a kontakty NO aj NC v jednom panelovom prvku.
• Uvedené parametre umožňujú použitie v elektrických obvodoch s jasne stanoveným limitom spínaného zaťaženia.
• Montážny priemer 19 mm a čelný priemer 22 mm uľahčujú zaradenie do panelových aplikácií zodpovedajúcich týmto rozmerom.
• Krytie IP65 je vhodné pre prostredie, kde sa požaduje zvýšená ochrana čelnej časti spínača.

Pokyny k inštalácii a prevádzke

• Pred montážou overte zhodu zapojenia kontaktov NO a NC s požadovanou funkciou ovládaného obvodu.
• LED podsvietenie pripájajte iba na napätie neprekračujúce 12 V.
• Spínané zaťaženie nesmie prekročiť hodnotu 250 V / 5 A.
• Pre zachovanie krytia IP65 musí byť spínač osadený do vhodne pripraveného panelu a riadne dotiahnutý.

Bezpečnostné upozornenie

• Pri použití v striedavých sieťach s napätím do 250 V hrozí úraz elektrickým prúdom.
• Montáž do obvodov so sieťovým napätím smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
• Pred inštaláciou, zapojením alebo údržbou musí byť obvod odpojený od napájania.
• Nesprávne zapojenie kontaktov alebo LED podsvietenia môže spôsobiť skrat, prehriatie alebo poškodenie spínača.
• Produkt nepoužívajte mimo uvedených elektrických limitov.
