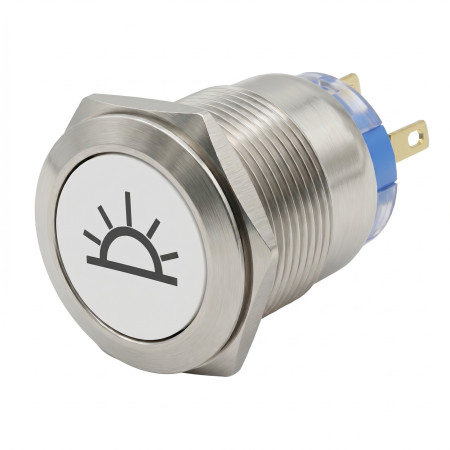

Przełącznik metalowy z czerwonym podświetleniem, oświetlenie wnętrza, srebrny, średnica 22mm, IP65, 12V

Metalowy przełącznik przyciskowy AM2416 z blokadą jest przeznaczony do sterowania obwodami elektrycznymi i do instalacji, gdzie wymagane jest widoczne czerwone podświetlenie LED. Konstrukcja z metalowym korpusem i stopniem ochrony IP65 umożliwia zastosowanie w panelach sterowania, zestawach elektroinstalacyjnych i oświetleniu wnętrz przy zachowaniu podanych parametrów elektrycznych.

Specyfikacje techniczne

• Typ produktu: metalowy przełącznik przyciskowy z podświetleniem LED
• Typ przełączania: z blokadą
• Kolor podświetlenia: czerwony
• Maksymalne napięcie dla podświetlenia LED: 12 V
• Maksymalne obciążenie przełączane: 250 V / 5 A
• Typ styków: NO, NC
• Średnica montażowa: 19 mm
• Średnica części czołowej: 22 mm
• Stopień ochrony: IP65
• Wykonanie: srebrny metalowy korpus

Funkcje i właściwości

• Mechanizm blokujący umożliwia zachowanie stanu załączonego lub rozłączonego po naciśnięciu.
• Styki NO i NC umożliwiają podłączenie dla funkcji zwiernej i rozwiernej zgodnie z projektem obwodu.
• Czerwone podświetlenie LED służy do sygnalizacji wizualnej lub orientacji elementu sterującego.
• Metalowe wykonanie jest odpowiednie do montażu w panelach sterowania i płytach czołowych.
• Stopień ochrony IP65 zapewnia ochronę przed pyłem i strugami wody przy prawidłowym montażu.

Idealne do

• Paneli sterowania urządzeń elektrycznych.
• Przełączania i sygnalizacji w oświetleniu wnętrz.
• Obwodów sterujących i pomocniczych z wymogiem przełącznika z blokadą.
• Instalacji panelowych, gdzie wymagany jest metalowy przycisk z podświetleniem.

Zawartość opakowania

• 1x Metalowy przełącznik z czerwonym podświetleniem

Dlaczego warto wybrać ten produkt

• Produkt łączy w sobie przełączanie z blokadą, podświetlenie LED oraz styki NO i NC w jednym elemencie panelowym.
• Podane parametry umożliwiają zastosowanie w obwodach elektrycznych z jasno określonym limitem obciążenia przełączanego.
• Średnica montażowa 19 mm i średnica czołowa 22 mm ułatwiają włączenie do aplikacji panelowych odpowiadających tym wymiarom.
• Stopień ochrony IP65 jest odpowiedni dla środowisk, gdzie wymagana jest zwiększona ochrona części czołowej przełącznika.

Instrukcje instalacji i obsługi

• Przed montażem należy sprawdzić zgodność podłączenia styków NO i NC z wymaganą funkcją sterowanego obwodu.
• Podświetlenie LED należy podłączać tylko do napięcia nieprzekraczającego 12 V.
• Obciążenie przełączane nie może przekraczać wartości 250 V / 5 A.
• W celu zachowania stopnia ochrony IP65 przełącznik musi być osadzony w odpowiednio przygotowanym panelu i prawidłowo dokręcony.

Ostrzeżenia dotyczące bezpieczeństwa

• Podczas stosowania w sieciach prądu przemiennego o napięciu do 250 V istnieje ryzyko porażenia prądem elektrycznym.
• Montaż w obwodach z napięciem sieciowym może przeprowadzać wyłącznie osoba z odpowiednimi kwalifikacjami elektrotechnicznymi.
• Przed instalacją, podłączeniem lub konserwacją obwód musi być odłączony od zasilania.
• Nieprawidłowe podłączenie styków lub podświetlenia LED może spowodować zwarcie, przegrzanie lub uszkodzenie przełącznika.
• Nie należy używać produktu poza podanymi limitami elektrycznymi.
