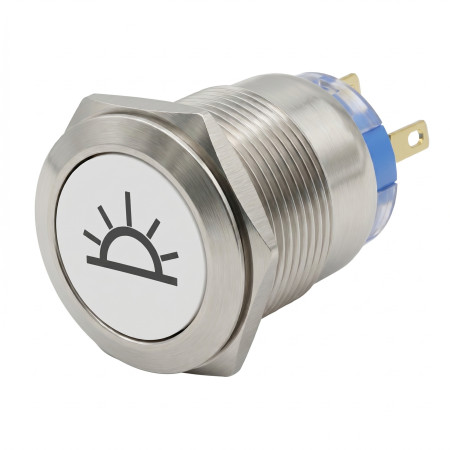

Fém kapcsoló piros háttérvilágítással, beltéri világítás, ezüst, átmérő 22mm, IP65, 12V

Az AM2416 fém nyomógombos kapcsoló reteszeléssel elektromos áramkörök vezérlésére és olyan telepítésekre szolgál, ahol látható piros LED háttérvilágítás szükséges. A fémházas kialakítás és az IP65 védettség lehetővé teszi a vezérlőpanelekben, elektromos szerelvényekben és beltéri világításban való használatot a megadott elektromos paraméterek betartása mellett.

Műszaki specifikációk

• Terméktípus: fém nyomógombos kapcsoló LED háttérvilágítással
• Kapcsolás típusa: reteszelő
• Háttérvilágítás színe: piros
• Maximális feszültség a LED háttérvilágításhoz: 12 V
• Maximális kapcsolt terhelés: 250 V / 5 A
• Érintkezők típusa: NO, NC
• Szerelési átmérő: 19 mm
• Elülső rész átmérője: 22 mm
• Védelem: IP65
• Kivitel: ezüst fémház

Funkciók és jellemzők

• A reteszelő mechanizmus lehetővé teszi a bekapcsolt vagy kikapcsolt állapot fenntartását a megnyomás után.
• A NO és NC érintkezők lehetővé teszik a záró és nyitó funkció bekötését az áramkör tervezése szerint.
• A piros LED háttérvilágítás a vezérlőelem vizuális jelzésére vagy tájékozódására szolgál.
• A fém kivitel alkalmas vezérlőpanelekbe és előlapokba történő beszerelésre.
• Az IP65 védettség megfelelő szerelés esetén védelmet nyújt a por és a vízsugár ellen.

Ideális a következőkhöz

• Elektromos berendezések vezérlőpanelei.
• Kapcsolás és jelzés a beltéri világításban.
• Vezérlő és segédáramkörök, ahol reteszelő kapcsoló szükséges.
• Paneltelepítések, ahol fém nyomógomb szükséges háttérvilágítással.

A csomag tartalma

• 1x Fém kapcsoló piros háttérvilágítással

Miért válassza ezt a terméket

• A termék egyetlen panelelemben egyesíti a reteszelő kapcsolást, a LED háttérvilágítást, valamint a NO és NC érintkezőket.
• A megadott paraméterek lehetővé teszik a használatát olyan elektromos áramkörökben, ahol a kapcsolt terhelés határértéke egyértelműen meghatározott.
• A 19 mm-es szerelési átmérő és a 22 mm-es elülső átmérő megkönnyíti a beépítést az ezen méreteknek megfelelő panelalkalmazásokba.
• Az IP65 védettség olyan környezetben alkalmas, ahol a kapcsoló elülső részének fokozott védelme szükséges.

Telepítési és üzemeltetési utasítások

• Szerelés előtt ellenőrizze a NO és NC érintkezők bekötésének megfelelőségét a vezérelt áramkör kívánt funkciójával.
• A LED háttérvilágítást csak olyan feszültségre csatlakoztassa, amely nem haladja meg a 12 V-ot.
• A kapcsolt terhelés nem haladhatja meg a 250 V / 5 A értéket.
• Az IP65 védettség fenntartása érdekében a kapcsolót megfelelően előkészített panelbe kell helyezni és megfelelően meg kell húzni.

Biztonsági figyelmeztetés

• Legfeljebb 250 V feszültségű váltakozó áramú hálózatokban történő használat esetén áramütés veszélye áll fenn.
• A hálózati feszültségű áramkörökbe történő beszerelést csak megfelelő elektrotechnikai képesítéssel rendelkező személy végezheti.
• Telepítés, bekötés vagy karbantartás előtt az áramkört le kell választani a tápfeszültségről.
• Az érintkezők vagy a LED háttérvilágítás helytelen bekötése rövidzárlatot, túlmelegedést vagy a kapcsoló károsodását okozhatja.
• Ne használja a terméket a megadott elektromos határértékeken kívül.
