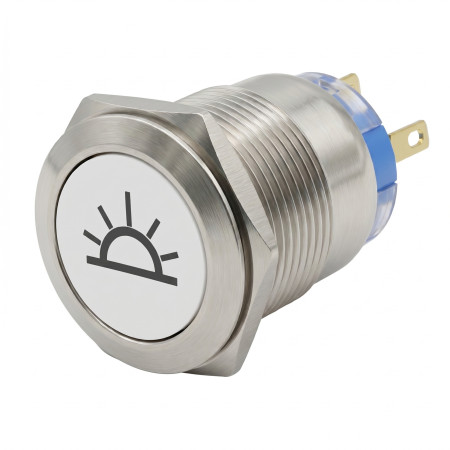

Spínač kovový s červeným podsvícením, osvětlení interiér, stříbrný, průměr 22mm, IP65, 12V

Kovový tlačítkový spínač AM2416 s aretací je určen pro ovládání elektrických obvodů a pro instalace, kde je požadováno viditelné červené LED podsvícení. Konstrukce s kovovým tělem a krytím IP65 umožňuje použití v ovládacích panelech, elektroinstalačních sestavách a interiérovém osvětlení při dodržení uvedených elektrických parametrů.

Technické specifikace

• Typ produktu: kovový tlačítkový spínač s LED podsvícením
• Typ spínání: s aretací
• Barva podsvícení: červená
• Maximální napětí pro LED podsvícení: 12 V
• Maximální spínané zatížení: 250 V / 5 A
• Typ kontaktů: NO, NC
• Montážní průměr: 19 mm
• Průměr čelní části: 22 mm
• Krytí: IP65
• Provedení: stříbrné kovové tělo

Funkce a vlastnosti

• Aretační mechanismus umožňuje zachování sepnutého nebo rozepnutého stavu po stisku.
• Kontakty NO a NC umožňují zapojení pro spínací i rozpínací funkci podle návrhu obvodu.
• Červené LED podsvícení slouží k vizuální signalizaci nebo orientaci ovládacího prvku.
• Kovové provedení je vhodné pro montáž do ovládacích panelů a čelních desek.
• Krytí IP65 poskytuje ochranu proti prachu a proti tryskající vodě při správné montáži.

Ideální pro

• Ovládací panely elektrických zařízení.
• Spínání a signalizaci v interiérovém osvětlení.
• Řídicí a pomocné obvody s požadavkem na aretační spínač.
• Panelové instalace, kde je vyžadováno kovové tlačítko s podsvícením.

Obsah balení

• 1x Kovový spínač s červeným podsvícením

Proč zvolit tento produkt

• Produkt kombinuje aretační spínání, LED podsvícení a kontakty NO i NC v jednom panelovém prvku.
• Uvedené parametry umožňují použití v elektrických obvodech s jasně stanoveným limitem spínaného zatížení.
• Montážní průměr 19 mm a čelní průměr 22 mm usnadňují zařazení do panelových aplikací odpovídajících těmto rozměrům.
• Krytí IP65 je vhodné pro prostředí, kde je požadována zvýšená ochrana čelní části spínače.

Pokyny k instalaci a provozu

• Před montáží ověřte shodu zapojení kontaktů NO a NC s požadovanou funkcí ovládaného obvodu.
• LED podsvícení připojujte pouze na napětí nepřekračující 12 V.
• Spínané zatížení nesmí překročit hodnotu 250 V / 5 A.
• Pro zachování krytí IP65 musí být spínač osazen do vhodně připraveného panelu a řádně dotažen.

Bezpečnostní upozornění

• Při použití ve střídavých sítích s napětím do 250 V hrozí úraz elektrickým proudem.
• Montáž do obvodů se síťovým napětím smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.
• Před instalací, zapojením nebo údržbou musí být obvod odpojen od napájení.
• Nesprávné zapojení kontaktů nebo LED podsvícení může způsobit zkrat, přehřátí nebo poškození spínače.
• Produkt nepoužívejte mimo uvedené elektrické limity.
