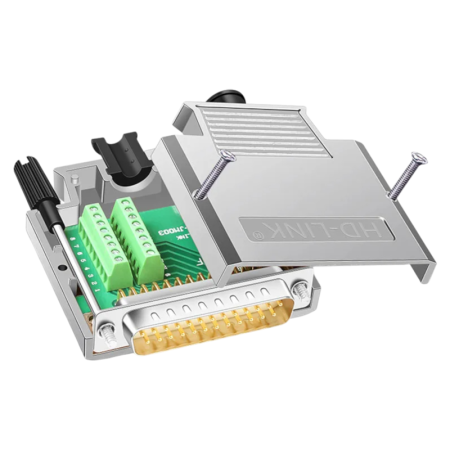

D-SUB konektor DE25 (DB25) kabel kovinski, moški z vijaki/maticami, vijačni tip

Kovinski kabelski konektor D-SUB DB25 (moški) z navojnim pokrovom je zasnovan za zaključevanje večjedrnih kablov in ustvarjanje odstranljive povezave v aplikacijah z vmesnikom DB25. Zasnova z vijakom/matico omogoča trdno mehansko zaklepanje konektorja in razbremenitev kabla.

Tehnične specifikacije

• Vrsta priključka: D-SUB DB25
• Zasnova: žično, kovinsko ohišje/pokrov
• Spol: moški (moški)
• Število zatičev: 25
• Razporeditev kontaktov: 2 vrstici
• Pritrditev pokrova: z vijaki
• Mehansko zaklepanje v povezavi: vijaki/matice
• Kabelske uvodnice: 4 kosi (za premere 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Dimenzije (glede na sliko): približno 57 mm (širina), 56 mm (dolžina), 16 mm (višina)

Funkcije in lastnosti

• Kovinski pokrov za večjo mehansko odpornost med namestitvijo kabla
• Vijačna zasnova omogoča večkratno odpiranje in servisne posege
• Zamenljive tesnilne uvodnice za prilagajanje premera kabla in osnovno razbremenitev natezanja
• Vijaki/matice za tesno privijanje konektorja na spojni del in omejevanje spontanega rahljanja

Idealno za

• Proizvodnja in popravilo kablov z vmesnikom DB25
• Industrijska oprema, merilna tehnologija in krmilni sistemi
• Servisne in laboratorijske napeljave, kjer je potrebno mehansko zaklepanje konektorjev

Vsebina paketa

• 1× D-SUB DB25 konektor (moški) z navojnim kovinskim pokrovom
• 4× kabelska uvodnica (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× vijak
• 2× oreščki

Zakaj izbrati ta izdelek?

• Standardna zasnova DB25 za združljivost s pogostimi ustreznimi modeli
• Kovinski pokrov z vijaki, primeren za inštalacije z višjimi zahtevami glede mehanske odpornosti
• Možnost izbire skoznika glede na premer kabla
• Mehansko zaklepanje konektorja z vijaki/maticami

Navodila za namestitev in uporabo

• Pred namestitvijo izberite tesnilno uvodnico glede na premer kabla in jo namestite v vtičnico ohišja.
• Skrajšajte žice na potrebno dolžino, jih priključite na kontakte priključka in preverite pravilno zaporedje signalov.
• Po priključitvi zaprite pokrov, privijte vijake in preverite, ali kabel v pokrovu ni mehansko obremenjen.
• Pri priključevanju na nasprotni del uporabite vijake/matice za trdno pritrditev konektorja.

Varnostno obvestilo

• Izdelek je namenjen za signalno in podatkovno povezavo; pred uporabo napravo izključite iz električnega omrežja.
• Pazite, da pravilno priključite nožice glede na uporabljeni vmesnik, da preprečite poškodbe priključenih naprav.
• Izogibajte se kratkim stikom med vodniki in stikom s prevodnimi deli ohišja.
