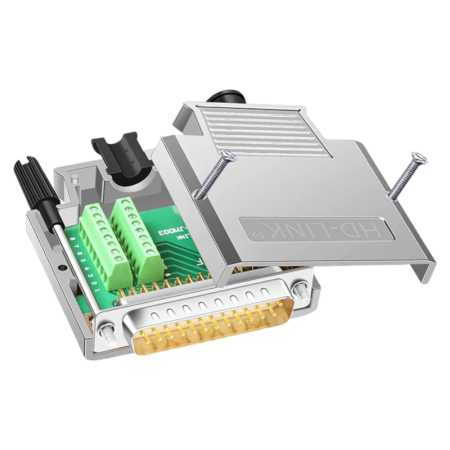

Konektor D-SUB DE25 (DB25) kabelový kovový, samec se šrouby/maticemi, šroubovací

Kovový kabelový konektor D-SUB DB25 (samec) se šroubovacím krytem je určen pro zakončení vícežilových kabelů a vytvoření demontovatelného spojení v aplikacích s rozhraním DB25. Konstrukce se šrouby/maticemi umožňuje pevné mechanické zajištění konektoru a odlehčení tahu kabelu.

Technické specifikace

• Typ konektoru: D-SUB DB25
• Provedení: kabelový, kovové tělo/kryt
• Pohlaví: samec (pin)
• Počet pinů: 25
• Uspořádání kontaktů: 2 řady
• Montáž krytu: šroubovací
• Mechanické zajištění ve spojení: šrouby/matice
• Průchodky pro kabel: 4 ks (pro průměry 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Rozměry (dle obrázku): cca 57 mm (šířka), 56 mm (délka), 16 mm (výška)

Funkce a vlastnosti

• Kovový kryt pro zvýšenou mechanickou odolnost při kabelové instalaci
• Šroubovací konstrukce umožňuje opakované otevření a servisní zásah
• Výměnné průchodky pro přizpůsobení průměru kabelu a základní odlehčení tahu
• Šrouby/matice pro pevné dotažení konektoru k protikusu a omezení samovolného uvolnění

Ideální pro

• Výrobu a opravy kabelů s rozhraním DB25
• Průmyslová zařízení, měřicí techniku a řídicí systémy
• Servisní a laboratorní kabeláž, kde je požadováno mechanické jištění konektoru

Obsah balení

• 1× konektor D-SUB DB25 (samec) se šroubovacím kovovým krytem
• 4× průchodka pro kabel (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× šroub
• 2× matice

Proč zvolit tento produkt

• Standardní provedení DB25 pro kompatibilitu s běžnými protikusy
• Kovový šroubovací kryt vhodný pro instalace s vyššími nároky na mechanickou odolnost
• Možnost volby průchodky dle průměru kabelu
• Mechanické zajištění konektoru pomocí šroubů/matic

Pokyny k instalaci a provozu

• Před montáží zvolte průchodku podle průměru kabelu a osaďte ji do výstupu krytu.
• Vodiče zkraťte na potřebnou délku, zapojte na kontakty konektoru a zkontrolujte správné pořadí signálů.
• Po zapojení uzavřete kryt, dotáhněte šrouby a ověřte, že kabel není v krytu mechanicky namáhán.
• Při připojení k protikusu použijte šrouby/matice pro pevné zajištění konektoru.

Bezpečnostní upozornění

• Produkt je určen pro signálové a datové propojení; před manipulací odpojte zařízení od napájení.
• Dbejte na správné zapojení pinů dle použitého rozhraní, aby nedošlo k poškození připojených zařízení.
• Zabraňte zkratu mezi vodiči a kontaktům s vodivými částmi krytu.
