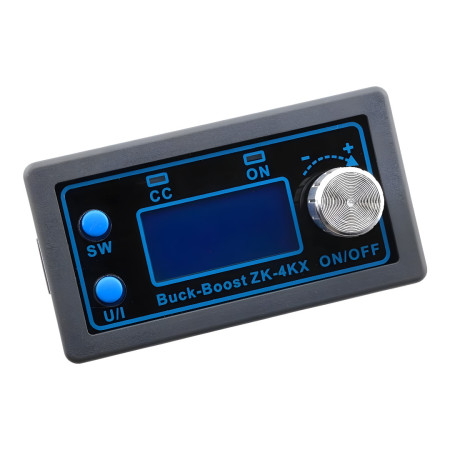

DC-DC pretvornik ZK-4KX buck-boost z LCD-jem, CC/CV, 5-30V na 0,5-30V, 0-4A, 50W

ZK-4KX je DC-DC pretvornik za povečanje/znižanje napetosti (buck-boost) s krmiljenjem konstantne napetosti (CV) in konstantnega toka (CC). Omogoča neprekinjeno prilagajanje izhodne napetosti in omejitve toka, prikazuje obratovalne parametre na LCD-zaslonu in je primeren kot nastavljiv napajalnik za napajanje iz enosmernih vhodov v območju 5–30 V.

Tehnične specifikacije

• Model: ZK-4KX
• Tip: DC-DC buck-boost regulator, načini CC/CV
• Vhodna napetost: 5–30 V enosmernega toka
• Izhodna napetost: 0,5–30 V enosmernega toka
• Nastavitev izhodnega toka (omejitev): 0–4,0 A
• Izhodna moč: 35 W z naravnim hlajenjem, do 50 W z izboljšanim hlajenjem
• Ločljivost prikaza napetosti: 0,01 V
• Trenutna ločljivost zaslona: 0,001 A
• Preklopna frekvenca: 180 kHz
• Učinkovitost pretvorbe: 88 %
• Dimenzije: 79 x 43 x 26 mm
• Teža: 92 g (vključno z embalažo)

Funkcije in lastnosti

• LCD zaslon: vhodna napetost, izhodna napetost, izhodni tok, izhodna moč, kapaciteta (Ah) in čas
• Nastavitev izhoda z vrtljivim kodirnikom, gumbi SW in U/I
• Možnost VKLOP/IZKLOP izhoda
• Mehak zagon
• Zaščita vhodne polarnosti (preprečevanje obratne povezave)
• Zaščita pred povratnim izhodnim tokom (za polnjenje baterije je potrebna zunanja blokirna dioda)
• Vgrajen PI filter za zmanjšanje valovanja
• Aluminijast hladilnik na napajalnem delu
• Nastavljive programske zaščite z avtomatskim izklopom izhoda, ko so preseženi pragovi
• Podprte zaščite: vhodna prenizka napetost (LUP), izhodna prenapetost (OUP), preobremenitev toka (OCP), premoč (OPP), previsoka temperatura (OTP), časovna omejitev (OHP), omejitev zmogljivosti (OAP)

Idealno za

• Nastavljiv enosmerni napajalnik za razvoj, servis in laboratorijsko uporabo
• Napajanje naprav, ki zahtevajo stabilizirano napetost med nihanji vhodne napetosti
• LED aplikacije in obremenitve, ki zahtevajo omejevanje toka (CC)
• Polnilne aplikacije z omejitvijo toka (z dodatkom zunanje blokirne diode, odvisno od tipa baterije)
• Vgradnja v naprave in stikalne omarice z enosmernim napajanjem 5–30 V

Vsebina paketa

• DC-DC pretvornik ZK-4KX

Zakaj izbrati ta izdelek?

• Kombinacija načinov buck in boost omogoča vzdrževanje želene izhodne napetosti v širokem območju vhodne napetosti.
• Načina CC/CV omogočata hkratno nastavitev omejitve napetosti in toka za varnejše delovanje obremenitve.
• LCD omogoča neposreden nadzor nad ključnimi parametri v realnem času
• Nastavljive zaščite in samodejni izklop izhoda, ko so prekoračene omejitve

Navodila za namestitev in uporabo

• Pazite na pravilno priključitev priključkov IN in OUT; neposredna priključitev IN in OUT je prepovedana in bo povzročila nepravilno delovanje krmiljenja CC.
• Za dolgotrajno delovanje nad 35 W ali nad 3 A zagotovite povečano hlajenje (npr. pretok zraka)
• Za polno moč izberite vhodno napetost z zadostno rezervo za želeni izhod in moč obremenitve.
• Pri polnjenju baterij dodajte na izhod zunanjo diodo za blokiranje povratnega toka v skladu z zahtevami aplikacije.

Varnostno obvestilo

• To je močnostni DC-DC pretvornik; pri višjih tokovih in močih obstaja nevarnost pregrevanja žic in sponk, zato uporabite ustrezne preseke žic in kakovostno privijte sponke.
• Napačna polarnost, kratek stik ali nezadostno hlajenje lahko poškodujejo modul ali priključeno obremenitev.
• Pri delu upoštevajte navodila za ESD in varno ravnanje z elektronskimi napravami
