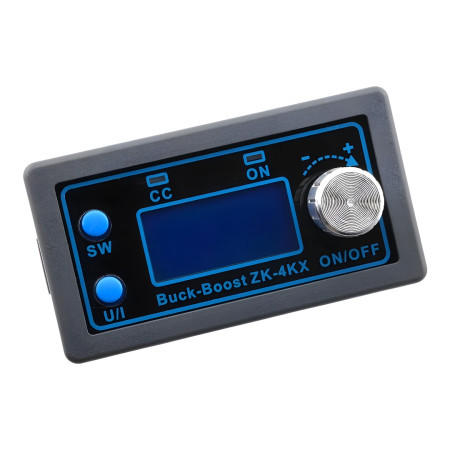

DC-DC měnič ZK-4KX buck-boost s LCD, CC/CV, 5–30V na 0,5–30V, 0–4A, 50W

ZK-4KX je DC-DC step-up/step-down (buck-boost) měnič s řízením konstantního napětí (CV) a konstantního proudu (CC). Umožňuje plynule nastavit výstupní napětí i proudový limit, zobrazuje provozní veličiny na LCD a je vhodný jako nastavitelný zdroj pro napájení z DC vstupů v rozsahu 5–30 V.

Technické specifikace

• Model: ZK-4KX
• Typ: DC-DC buck-boost regulátor, režimy CC/CV
• Vstupní napětí: 5–30 V DC
• Výstupní napětí: 0,5–30 V DC
• Nastavení výstupního proudu (limit): 0–4,0 A
• Výstupní výkon: 35 W při přirozeném chlazení, až 50 W při zesíleném chlazení
• Rozlišení zobrazení napětí: 0,01 V
• Rozlišení zobrazení proudu: 0,001 A
• Spínací frekvence: 180 kHz
• Účinnost konverze: 88 %
• Rozměry: 79 x 43 x 26 mm
• Hmotnost: 92 g (včetně balení)

Funkce a vlastnosti

• LCD zobrazení: vstupní napětí, výstupní napětí, výstupní proud, výstupní výkon, kapacita (Ah) a čas
• Nastavení výstupu pomocí rotačního enkodéru, tlačítek SW a U/I
• Možnost zapnutí/vypnutí výstupu (ON/OFF)
• Soft-start
• Ochrana proti přepólování na vstupu (anti-reverse connection)
• Ochrana proti zpětnému proudu na výstupu (pro nabíjení akumulátoru je vyžadována externí blokovací dioda)
• Integrovaný PI filtr pro snížení zvlnění
• Hliníkový chladič na výkonové části
• Nastavitelné softwarové ochrany s automatickým odpojením výstupu při překročení prahů
• Podporované ochrany: podpětí vstupu (LUP), přepětí výstupu (OUP), nadproud (OCP), nadvýkon (OPP), přehřátí (OTP), časový limit (OHP), limit kapacity (OAP)

Ideální pro

• Nastavitelný DC zdroj pro vývoj, servis a laboratorní použití
• Napájení zařízení vyžadujících stabilizované napětí při kolísání vstupu
• LED aplikace a zátěže vyžadující proudové omezení (CC)
• Nabíjecí aplikace s proudovým limitem (s doplněním externí blokovací diody dle typu akumulátoru)
• Vestavby do přístrojů a rozvaděčů s DC napájením 5–30 V

Obsah balení

• DC-DC měnič ZK-4KX

Proč zvolit tento produkt

• Kombinace buck i boost režimu umožňuje udržet požadované výstupní napětí v širokém rozsahu vstupního napětí
• Režimy CC/CV umožňují současně nastavit napětí i proudový limit pro bezpečnější provoz zátěže
• LCD poskytuje přímou kontrolu nad klíčovými parametry v reálném čase
• Nastavitelné ochrany a automatické odpojení výstupu při překročení limitů

Pokyny k instalaci a provozu

• Dodržte správné zapojení svorek IN a OUT; přímé propojení IN a OUT je zakázáno a způsobí nefunkčnost regulace CC
• Pro dlouhodobý provoz nad 35 W nebo nad 3 A zajistěte zesílené chlazení (např. proudění vzduchu)
• Pro plný výkon volte vstupní napětí s dostatečnou rezervou vůči požadovanému výstupu a výkonu zátěže
• Při nabíjení akumulátorů doplňte na výstup externí blokovací diodu proti zpětnému proudu dle požadavků aplikace

Bezpečnostní upozornění

• Jedná se o výkonový DC-DC měnič; při vyšších proudech a výkonech hrozí přehřátí vodičů a svorek, používejte odpovídající průřezy vodičů a kvalitní dotažení svorek
• Při nesprávné polaritě, zkratu nebo nedostatečném chlazení může dojít k poškození modulu nebo připojené zátěže
• Při práci dodržujte zásady ESD a bezpečné manipulace s elektronickými zařízeními
