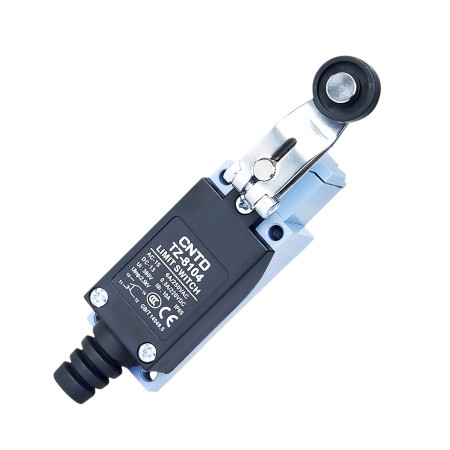

Finecorsa TZ-8104 verticale con leva e rullo IP65
zoom_out_map
chevron_left chevron_right

Finecorsa TZ-8104, verticale, leva con rullo

21,59 €

21,59 € IVA esclusa

21.591941 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Il finecorsa CNTD TZ-8104 della serie TZ-8 è un robusto interruttore meccanico industriale progettato per il rilevamento preciso di posizioni finali e arresti meccanici. Il design verticale con leva e rotella in metallo consente una trasmissione fluida del movimento, un campo di lavoro più ampio e un funzionamento affidabile anche in presenza di carichi meccanici ripetuti in condizioni operative difficili.

Specifiche tecniche

  • Tipo: finecorsa meccanico
  • Modello: TZ-8104
  • Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
  • Resistenza di contatto: max. 25 mΩ
  • Resistenza di isolamento: min. 100 MΩ (a 500 VDC)
  • Rigidità dielettrica: 1500 VAC / 1 minuto
  • Velocità di funzionamento: da 5 mm/s a 0,5 m/s
  • Durata meccanica: fino a 1.000.000 di cicli
  • Durata elettrica: oltre 500.000 cicli di commutazione
  • Temperatura di esercizio: da -20°C a +70°C
  • Umidità relativa: max. 95% RH
  • Protezione: IP65
  • Dimensioni del corpo: 29 × 27 × 128 mm
  • Peso: 178 g

Tensioni e correnti nominali

Tipo di carico Voltaggio NESSUN contatto Contatto NC
Resistivo (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Resistivo (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4 A 0,4 A
250 V CC 0,2 A 0,2 A
Induzione (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Induttivo (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
sovracorrente – 12 A 24 A

Funzioni e caratteristiche

  • Costruzione verticale con leva e puleggia in metallo
  • Funzionamento regolare con maggiore sovrapposizione di movimento consentita
  • Meccanismo di contatto a doppia molla per una lunga durata
  • Robusta lega di alluminio e alloggiamento in plastica rinforzata
  • Resistenza all'acqua, all'olio e alla polvere (IP65)
  • Design passante per un facile collegamento dei cavi
  • Adatto sia per applicazioni AC che DC

Ideale per

  • Automazione industriale e linee di produzione
  • Sistemi di trasporto e movimentazione
  • Macchine CNC e centri di lavorazione
  • Macchine per imballaggio e assemblaggio
  • Applicazioni di posizionamento e sicurezza

Contenuto della confezione

  • Finecorsa CNTD TZ-8104

Perché scegliere questo prodotto?

  • Serie industriale collaudata CNTD TZ-8
  • Elevata resistenza meccanica e parametri stabili
  • Lunga durata dei contatti e delle parti meccaniche
  • Utilizzo universale in un'ampia gamma di applicazioni
  • Soluzione affidabile con un eccellente rapporto qualità-prezzo
CNTD
AM0652
85365080
Tensione
115 V DC
250 V AC
Copertura
IP65
Corrente massima
5 A

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
