Endschalter TZ-8104, vertikal, Hebel mit Rolle, IP65
zoom_out_map
chevron_left chevron_right

Endschalter TZ-8104, vertikal, Hebel mit Rolle

21,59 €

21,59 € ohne MwSt.

21.591941 zzgl. MwSt.

i
Der angewandte MwSt.-Satz beträgt 0% für das Land Vereinigte Staaten.
check Auf Lager
Katalogbogen

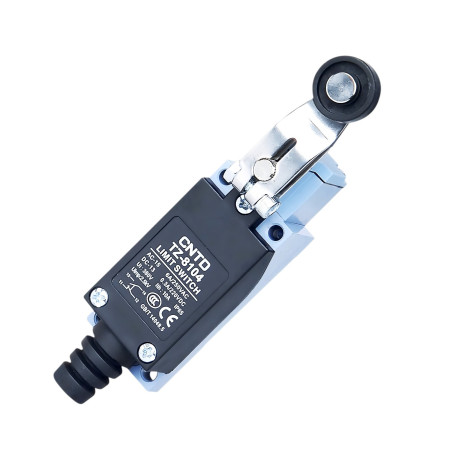

Der Endschalter CNTD TZ-8104 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter zur präzisen Erfassung von Endpositionen und mechanischen Anschlägen. Die vertikale Bauweise mit Metallhebel und -rolle ermöglicht eine reibungslose Bewegungsübertragung, einen großen Arbeitsbereich und zuverlässige Funktion auch unter wiederholter mechanischer Belastung und anspruchsvollen Betriebsbedingungen.

Technische Spezifikationen

  • Typ: mechanischer Endschalter
  • Modell: TZ-8104
  • Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
  • Kontaktwiderstand: max. 25 mΩ
  • Isolationswiderstand: min. 100 MΩ (bei 500 VDC)
  • Durchschlagsfestigkeit: 1500 V AC / 1 Minute
  • Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
  • Mechanische Lebensdauer: bis zu 1.000.000 Zyklen
  • Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
  • Betriebstemperatur: -20 °C bis +70 °C
  • Relative Luftfeuchtigkeit: max. 95 % rF
  • Schutzart: IP65
  • Gehäuseabmessungen: 29 × 27 × 128 mm
  • Gewicht: 178 g

Nennspannungen und -ströme

Lastart Stromspannung Kein Kontakt Kontakt in North Carolina
Widerstand (Wechselstrom) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Widerstand (Gleichstrom) 8–30 VDC 5 A 5 A
125 VDC 0,4A 0,4A
250 V DC 0,2A 0,2A
Induktion (Wechselstrom) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktiv (Gleichstrom) 8–30 VDC 4 A 4 A
125 VDC 3 A 3 A
250 V DC 3 A 3 A
Stoßstrom – 12 A 24 A

Funktionen und Merkmale

  • Vertikale Konstruktion mit Metallhebel und -rolle
  • Reibungsloser Betrieb mit größerer zulässiger Bewegungsüberlappung
  • Doppelter Federkontaktmechanismus für lange Lebensdauer
  • Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
  • Wasser-, öl- und staubbeständig (IP65)
  • Durchgangslochdesign für einfache Verdrahtung
  • Geeignet für Wechselstrom- und Gleichstromanwendungen

Ideal für

  • Industrieautomatisierung und Produktionslinien
  • Förder- und Handhabungssysteme
  • CNC-Maschinen und Bearbeitungszentren
  • Verpackungs- und Montagemaschinen
  • Positionierungs- und Sicherheitsanwendungen

Packungsinhalt

  • Endschalter CNTD TZ-8104

Warum sollten Sie sich für dieses Produkt entscheiden?

  • Bewährte Industrieserie CNTD TZ-8
  • Hohe mechanische Festigkeit und stabile Parameter
  • Lange Lebensdauer der Kontakte und mechanischen Teile
  • Universell einsetzbar in einer Vielzahl von Anwendungen
  • Zuverlässige Lösung mit ausgezeichnetem Preis-Leistungs-Verhältnis
CNTD
AM0652
85365080
Spannung
115 V DC
250 V AC
Abdeckung
IP65
Max. aktuell
5 A

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
