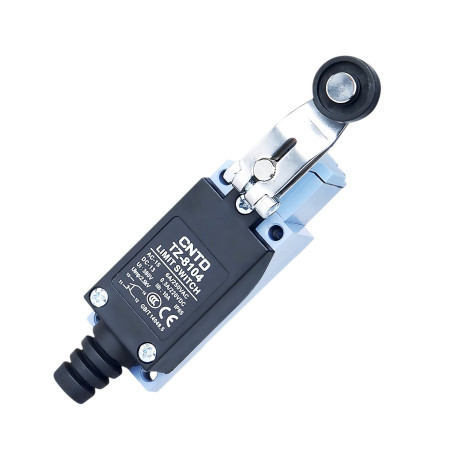

Granični prekidač TZ-8104, vertikalni s polugom i valjkom
zoom_out_map
chevron_left chevron_right

Granični prekidač TZ-8104, vertikalni, poluga s valjkom

21,59 €

21,59 € excl. VAT

21.591941 bez PDV-a

i
Výše uplatněné DPH je 0% pro zemi Sjedinjene Američke Države.
check Na skladištu
Kataloški list

Granični prekidač CNTD TZ-8104 iz serije TZ-8 je robustan industrijski mehanički prekidač dizajniran za precizno detektiranje krajnjih položaja i mehaničkih graničnika. Vertikalni dizajn s metalnom polugom i valjkom omogućuje glatki prijenos pokreta, veći radni raspon i pouzdan rad čak i pod ponovljenim mehaničkim opterećenjima u zahtjevnim radnim uvjetima.

Tehničke specifikacije

  • Vrsta: mehanički granični prekidač
  • Model: TZ-8104
  • Raspored kontakata: 1× NO + 1× NC (dvostruki krug)
  • Otpor kontakta: maks. 25 mΩ
  • Otpor izolacije: min. 100 MΩ (pri 500 VDC)
  • Dielektrična čvrstoća: 1500 VAC / 1 minuta
  • Radna brzina: 5 mm/s do 0,5 m/s
  • Mehanički vijek trajanja: do 1.000.000 ciklusa
  • Električni vijek trajanja: više od 500.000 ciklusa prebacivanja
  • Radna temperatura: -20°C do +70°C
  • Relativna vlažnost: maks. 95% RH
  • Zaštita: IP65
  • Dimenzije tijela: 29 × 27 × 128 mm
  • Težina: 178 g

Nazivni naponi i struje

Vrsta opterećenja Napon BEZ kontakta NC kontakt
Otporni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Otporni (DC) 8–30 V DC 5 A 5 A
125 VDC 0,4 A 0,4 A
250 VDC 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (istosmjerni) 8–30 V DC 4 A 4 A
125 VDC 3 A 3 A
250 VDC 3 A 3 A
Prenaponska struja – 12 A 24 A

Funkcije i značajke

  • Vertikalna konstrukcija s metalnom polugom i remenicom
  • Glatki rad s većim dopuštenim preklapanjem kretanja
  • Dvostruki opružni kontaktni mehanizam za dugi vijek trajanja
  • Kućište od čvrste aluminijske legure i ojačane plastike
  • Otpornost na vodu, ulje i prašinu (IP65)
  • Dizajn s prolaznim otvorom za jednostavno spajanje ožičenja
  • Pogodno za AC i DC primjene

Idealno za

  • Industrijska automatizacija i proizvodne linije
  • Transportni i rukovalni sustavi
  • CNC strojevi i obradni centri
  • Strojevi za pakiranje i montažu
  • Primjene za pozicioniranje i sigurnost

Sadržaj paketa

  • Granični prekidač CNTD TZ-8104

Zašto odabrati ovaj proizvod?

  • Dokazana industrijska serija CNTD TZ-8
  • Visoka mehanička otpornost i stabilni parametri
  • Dugi vijek trajanja kontakata i mehaničkih dijelova
  • Univerzalna upotreba u širokom rasponu primjena
  • Pouzdano rješenje s izvrsnim omjerom cijene i kvalitete
CNTD
AM0652
85365080
Napetost
115 V DC
250 V AC
Pokriti
IP65
Maks. Trenutno
5 A

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
