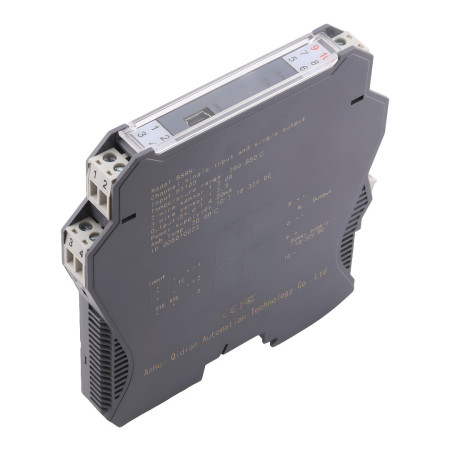

BSRK TC/RTD-Signalisolator/Temperaturwandler

Hochpräziser Temperatursignalkonverter für Thermoelemente (K, E, S, B, J, T, R, N) und Widerstandssensoren (Pt100, Cu50, Cu100). Das Gerät wandelt das Temperatursignal in einen Standardstrom- oder Spannungsausgang (4-20 mA / 0-10 V) um und bietet galvanische Trennung zwischen Eingang, Ausgang und Stromversorgung. Geeignet für industrielle Steuerung, Messung und Automatisierung.

Technische Daten

• Eingangssignal: Thermoelement K, E, S, B, J, T, R, N / Widerstandssensor Pt100, Cu50 (variantenabhängig)
• Ausgangssignal: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programmierbar) (variantenabhängig)
• Isolierung: 3-Wege – Eingang/Ausgang/Strom
• Stromversorgung: DC 24 V ± 10 %
• Stromaufnahme: ≤ 70 mA (1 Eingang / 1 Ausgang), ≤ 100 mA (2 Eingänge / 2 Ausgänge)
• Genauigkeit: ± 0,2 % vom Skalenendwert (optional bis zu 0,1 %)
• Temperaturdrift: 0,005 % FS/°C (−20 °C ~ +55 °C)
• Isolationsspannung: 1500 V AC / 1 min
• Isolationswiderstand: ≥ 100 MΩ (zwischen Eingang, Ausgang und Stromversorgung)
• Arbeitstemperatur und Luftfeuchtigkeit: −20 °C ~ +55 °C, RH ≤ 80 %
• Abmessungen:
  • 1 Eingang 1 Ausgang, 1 Eingang 2 Ausgänge: 12,5 x 110 x 118,9 mm
  • 1 Eingang 4 Ausgang, 1 Eingang 4 Ausgang, 2 Eingänge 2 Ausgänge: 17,7 x 110 x 118,9 mm
• Gewicht: 0,3 kg
• Montage: 35 mm DIN-Schiene
• Gehäuse: ABS-Kunststoff
• Zertifizierung: CE, FCC, RoHS, konform mit GB/T 18268 (IEC 61326-1)

Funktionen und Features

• Unterstützung für Thermoelemente und Widerstandstemperaturfühler (RTDs)
• Programmierbarer Eingangs- und Ausgangsbereich
• Dreiwege-galvanische Trennung garantiert Messstabilität
• Schnelle Reaktion (ca. 0,3 s) und hohe Signalgenauigkeit
• Digitale, vollintelligente Steuerung und hohe Störsicherheit
• LED-Statusanzeige: PWR (grün), ALM (rot – Überlastung oder Eingangsfehler)
• Montage auf einer Standard-DIN-Schiene mit 35 mm

Ideal für

• SPS- und DCS-Steuerungssysteme
• Industrielle Messtechnik und Automatisierung
• Temperaturüberwachung in Laboren und Produktionsprozessen
• Anwendungsintegration mit galvanischer Signaltrennung

Packungsinhalt

• 1× Temperatursignalwandler

Varianten

• 1 Eingang, 1 Ausgang
• 1 Eingang, 2 Ausgänge
• 2 Ein 2 Aus

Warum dieses Produkt wählen?

• Hohe Messgenauigkeit und Stabilität
• Galvanische Trennung für erhöhte Systemsicherheit
• Einfache Montage und Konfiguration
• Kompatibilität mit einer Vielzahl von Sensoren und Industriesystemen
