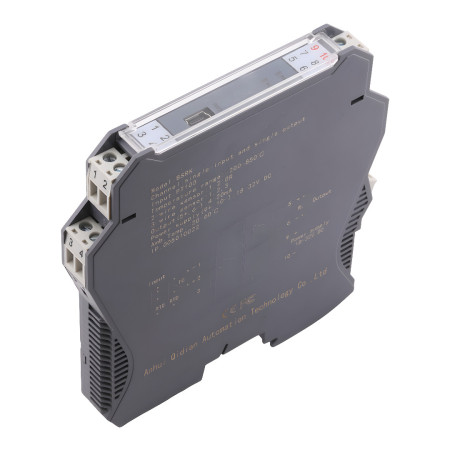

Signálový izolátor/prevodník teplotný BSRK TC/RTD

Vysoko presný prevodník teplotného signálu pre termočlánky (K, E, S, B, J, T, R, N) a odporové snímače (Pt100, Cu50, Cu100). Zariadenie prevádza teplotný signál na štandardný prúdový alebo napäťový výstup (4–20 mA / 0–10 V) a zaisťuje galvanické oddelenie medzi vstupom, výstupom a napájaním. Vhodné pre priemyselné riadenie, meranie a automatizáciu.

Technické špecifikácie

• Vstupný signál: Termočlánok K, E, S, B, J, T, R, N / odporový snímač Pt100, Cu50 (podľa varianty)
• Výstupný signál: 4-20 mA, 0-10 V, 0-5 V, 0-10 mA, 0-20 mA (programovateľné) (podľa varianty)
• Izolácia: 3 cestná – vstup/výstup/napájanie
• Napájanie: DC 24 V ± 10 %
• Spotreba prúdu: ≤ 70 mA (1 vstup / 1 výstup), ≤ 100 mA (2 vstupy / 2 výstupy)
• Presnosť: ± 0,2 % z plného rozsahu (voliteľne až 0,1 %)
• Teplotný drift: 0,005 % FS/°C (−20 °C ~ +55 °C)
• Izolačné napätie: 1500 V AC / 1 min
• Izolačný odpor: ≥ 100 MΩ (medzi vstupom, výstupom a napájaním)
• Pracovná teplota a vlhkosť: −20 °C ~ +55 °C, RH ≤ 80 %
• Rozmery:
  • 1 In 1 Out, 1 In 2 Out: 12,5 × 110 × 118,9 mm
  • 1 In 4 Out, 1 In 4 Out, 2 In 2 Out: 17,7 × 110 × 118,9 mm
• Hmotnosť: 0.3kg
• Montáž: 35 mm DIN lišta
• Kryt: ABS plast
• Certifikácia: CE, FCC, RoHS, Súlad s GB/T 18268 (IEC 61326-1)

Funkcie a vlastnosti

• Podpora termočlánkov aj odporových snímačov (RTD)
• Programovateľný rozsah vstupu a výstupu
• Trojcestná galvanická izolácia zaručujúca stabilitu merania
• Rýchla odozva (cca 0,3 s) a vysoká presnosť signálu
• Digitálne, plne inteligentné riadenie a vysoká odolnosť voči rušeniu
• LED indikácia stavu: PWR (zelená), ALM (červená – preťaženie alebo chyba vstupu)
• Montáž na štandardnú DIN lištu 35 mm

Ideálne pre

• Riadiace systémy PLC a DCS
• Priemyselné meranie a automatizáciu
• Monitorovanie teploty v laboratóriách a výrobných procesoch
• Aplikačná integrácia s galvanickým oddelením signálov

Obsah balenia

• 1× prevodník teplotného signálu

Varianty

• 1 In 1 Out
• 1 In 2 Out
• 2 In 2 Out

Prečo zvoliť tento produkt

• Vysoká presnosť a stabilita merania
• Galvanické oddelenie pre zvýšenie bezpečnosti systému
• Jednoduchá montáž a konfigurácia
• Kompatibilita so širokou škálou snímačov a priemyselných systémov
