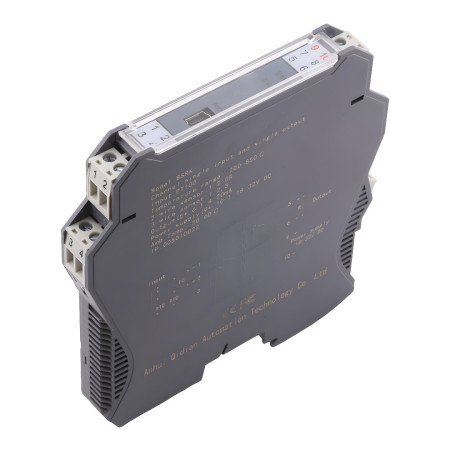

BSRK TC/RTD-signaalierotin/lämpötilamuunnin

Erittäin tarkka lämpötilasignaalimuunnin termoelementeille (K, E, S, B, J, T, R, N) ja vastusantureille (Pt100, Cu50, Cu100). Laite muuntaa lämpötilasignaalin standardiksi virta- tai jännitelähdöksi (4-20 mA / 0-10 V) ja tarjoaa galvaanisen erotuksen tulon, lähdön ja virransyötön välille. Sopii teollisuuden ohjaukseen, mittaukseen ja automaatioon.

Tekniset tiedot

• Tulosignaali: Termoelementti K, E, S, B, J, T, R, N / vastusanturi Pt100, Cu50 (versiosta riippuen)
• Lähtösignaali: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (ohjelmoitava) (versiosta riippuen)
• Eristys: 3-tie – tulo/lähtö/virta
• Virtalähde: DC 24 V ± 10 %
• Virrankulutus: ≤ 70 mA (1 tulo / 1 lähtö), ≤ 100 mA (2 tuloa / 2 lähtöä)
• Tarkkuus: ± 0,2 % täydestä asteikosta (valinnainen jopa 0,1 %)
• Lämpötilapoikkeama: 0,005 % FS/°C (−20°C ~ +55°C)
• Eristysjännite: 1500 V AC / 1 min
• Eristysresistanssi: ≥ 100 MΩ (tulon, lähdön ja virtalähteen välillä)
• Käyttölämpötila ja -kosteus: −20 °C ~ +55 °C, suhteellinen kosteus ≤ 80 %
• Mitat:
  • 1 sisään, 1 ulos, 1 sisään, 2 ulos: 12,5 x 110 x 118,9 mm
  • 1 sisään 4 ulos, 1 sisään 4 ulos, 2 sisään 2 ulos: 17,7 × 110 × 118,9 mm
• Paino: 0,3 kg
• Kiinnitys: 35 mm DIN-kisko
• Kotelo: ABS-muovia
• Sertifiointi: CE, FCC, RoHS, GB/T 18268 (IEC 61326-1) -yhteensopiva

Toiminnot ja ominaisuudet

• Tuki termoelementeille ja vastuslämpötila-antureille (RTD)
• Ohjelmoitava tulo- ja lähtöalue
• Kolmitieinen galvaaninen eristys takaa mittausvakauden
• Nopea vasteaika (noin 0,3 s) ja korkea signaalin tarkkuus
• Digitaalinen, täysin älykäs ohjaus ja korkea häiriönsieto
• LED-tilan ilmaisin: PWR (vihreä), ALM (punainen – ylikuormitus tai syöttövirhe)
• Asennus standardiin 35 mm:n DIN-kiskoon

Ihanteellinen

• PLC- ja DCS-ohjausjärjestelmät
• Teollisuuden mittaus ja automaatio
• Lämpötilan valvonta laboratorioissa ja tuotantoprosesseissa
• Sovellusintegraatio galvaanisella signaalieristyksellä

Pakkauksen sisältö

• 1× lämpötilasignaalimuunnin

Variantit

• 1 sisään 1 ulos
• 1 sisään 2 ulos
• 2 sisään 2 ulos

Miksi valita tämä tuote?

• Korkea mittaustarkkuus ja -vakaus
• Galvaaninen eristys järjestelmän turvallisuuden parantamiseksi
• Helppo kokoaminen ja konfigurointi
• Yhteensopivuus laajan valikoiman antureita ja teollisuusjärjestelmiä kanssa
