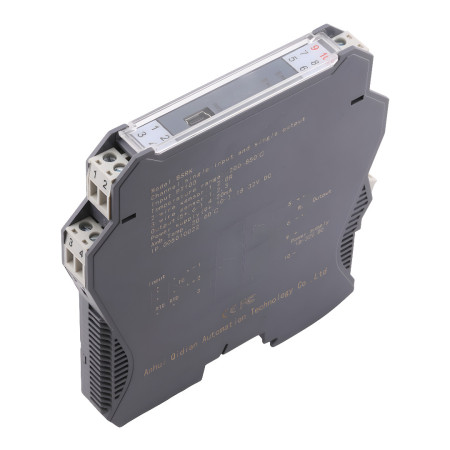

Convertitore di temperatura/isolatore di segnale TC/RTD BSRK

Convertitore di segnale di temperatura ad alta precisione per termocoppie (K, E, S, B, J, T, R, N) e sensori di resistenza (Pt100, Cu50, Cu100). Il dispositivo converte il segnale di temperatura in un'uscita standard in corrente o tensione (4-20 mA / 0-10 V) e fornisce isolamento galvanico tra ingresso, uscita e alimentazione. Adatto per controllo industriale, misurazione e automazione.

Specifiche tecniche

• Segnale di ingresso: Termocoppia K, E, S, B, J, T, R, N / sensore di resistenza Pt100, Cu50 (a seconda della variante)
• Segnale di uscita: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programmabile) (a seconda della variante)
• Isolamento: 3 vie – ingresso/uscita/alimentazione
• Alimentazione: DC 24 V ± 10%
• Consumo di corrente: ≤ 70 mA (1 ingresso / 1 uscita), ≤ 100 mA (2 ingressi / 2 uscite)
• Precisione: ± 0,2% del fondo scala (opzionalmente fino allo 0,1%)
• Deriva di temperatura: 0,005% FS/°C (−20°C ~ +55°C)
• Tensione di isolamento: 1500 V CA / 1 min
• Resistenza di isolamento: ≥ 100 MΩ (tra ingresso, uscita e alimentazione)
• Temperatura e umidità di lavoro: −20 °C ~ +55 °C, RH ≤ 80%
• Dimensioni:
  • 1 ingresso 1 uscita, 1 ingresso 2 uscite: 12,5 x 110 x 118,9 mm
  • 1 ingresso 4 uscite, 1 ingresso 4 uscite, 2 ingressi 2 uscite: 17,7 × 110 × 118,9 mm
• Peso: 0,3 kg
• Montaggio: guida DIN da 35 mm
• Alloggiamento: plastica ABS
• Certificazione: CE, FCC, RoHS, conforme a GB/T 18268 (IEC 61326-1)

Funzioni e caratteristiche

• Supporto per termocoppie e rilevatori di temperatura a resistenza (RTD)
• Intervallo di ingresso e uscita programmabile
• L'isolamento galvanico a tre vie garantisce la stabilità della misurazione
• Risposta rapida (circa 0,3 s) e elevata precisione del segnale
• Controllo digitale, completamente intelligente e alta immunità alle interferenze
• Indicazione di stato LED: PWR (verde), ALM (rosso – sovraccarico o errore di ingresso)
• Montaggio su guida DIN standard da 35 mm

Ideale per

• Sistemi di controllo PLC e DCS
• Misurazione e automazione industriale
• Monitoraggio della temperatura nei laboratori e nei processi produttivi
• Integrazione delle applicazioni con isolamento galvanico del segnale

Contenuto della confezione

• 1× convertitore di segnale di temperatura

Varianti

• 1 dentro 1 fuori
• 1 dentro 2 fuori
• 2 dentro 2 fuori

Perché scegliere questo prodotto?

• Elevata precisione e stabilità di misura
• Isolamento galvanico per una maggiore sicurezza del sistema
• Facile montaggio e configurazione
• Compatibilità con un'ampia gamma di sensori e sistemi industriali
