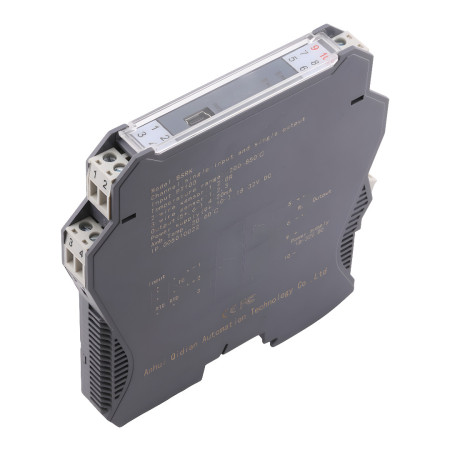

Izolator sygnału/przetwornik temperatury BSRK TC/RTD

Precyzyjny konwerter sygnału temperaturowego dla termopar (K, E, S, B, J, T, R, N) i czujników rezystancyjnych (Pt100, Cu50, Cu100). Urządzenie przetwarza sygnał temperaturowy na standardowy sygnał wyjściowy prądowy lub napięciowy (4-20 mA / 0-10 V) i zapewnia izolację galwaniczną między wejściem, wyjściem i zasilaniem. Nadaje się do zastosowań w sterowaniu, pomiarach i automatyce przemysłowej.

Dane techniczne

• Sygnał wejściowy: Termopara K, E, S, B, J, T, R, N / czujnik rezystancyjny Pt100, Cu50 (w zależności od wariantu)
• Sygnał wyjściowy: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programowalny) (zależnie od wariantu)
• Izolacja: 3-drożna – wejście/wyjście/zasilanie
• Zasilanie: DC 24 V ± 10%
• Pobór prądu: ≤ 70 mA (1 wejście / 1 wyjście), ≤ 100 mA (2 wejścia / 2 wyjścia)
• Dokładność: ± 0,2% pełnej skali (opcjonalnie do 0,1%)
• Dryft temperatury: 0,005% pełnej skali/°C (−20°C ~ +55°C)
• Napięcie izolacji: 1500 V AC / 1 min
• Rezystancja izolacji: ≥ 100 MΩ (pomiędzy wejściem, wyjściem i zasilaniem)
• Temperatura i wilgotność pracy: −20 °C ~ +55 °C, RH ≤ 80%
• Wymiary:
  • 1 wejście 1 wyjście, 1 wejście 2 wyjścia: 12,5 x 110 x 118,9 mm
  • 1 wejście 4 wyjścia, 1 wejście 4 wyjścia, 2 wejścia 2 wyjścia: 17,7 × 110 × 118,9 mm
• Waga: 0,3 kg
• Montaż: szyna DIN 35 mm
• Obudowa: tworzywo ABS
• Certyfikacja: CE, FCC, RoHS, Zgodność z normą GB/T 18268 (IEC 61326-1)

Funkcje i cechy

• Obsługa termopar i rezystancyjnych czujników temperatury (RTD)
• Programowalny zakres wejścia i wyjścia
• Trójdrożna izolacja galwaniczna gwarantuje stabilność pomiaru
• Szybka reakcja (ok. 0,3 s) i wysoka dokładność sygnału
• Cyfrowe, w pełni inteligentne sterowanie i wysoka odporność na zakłócenia
• Wskaźnik stanu diod LED: PWR (zielony), ALM (czerwony – przeciążenie lub błąd wejścia)
• Montaż na standardowej szynie DIN 35 mm

Idealny dla

• Systemy sterowania PLC i DCS
• Pomiary przemysłowe i automatyka
• Monitorowanie temperatury w laboratoriach i procesach produkcyjnych
• Integracja aplikacji z galwaniczną izolacją sygnału

Zawartość opakowania

• 1× przetwornik sygnału temperatury

Warianty

• 1 wejście 1 wyjście
• 1 wejście 2 wyjścia
• 2 wejścia 2 wyjścia

Dlaczego warto wybrać ten produkt?

• Wysoka dokładność i stabilność pomiaru
• Izolacja galwaniczna dla zwiększenia bezpieczeństwa systemu
• Łatwy montaż i konfiguracja
• Zgodność z szeroką gamą czujników i systemów przemysłowych
