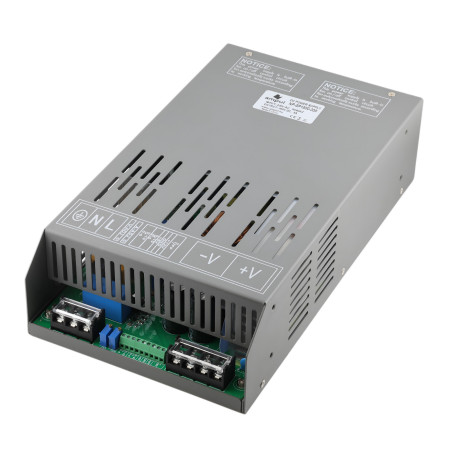

Netzteil 300V DC, 5A - 1500W - 1 Ausgang

Hochleistungs-Industrielles Schaltnetzteil mit stufenlos regulierbarer Ausgangsspannung und -strom. Leistung 1500W, weiter Eingangsspannungsbereich 180-264V AC, aktive Kühlung, robuste Metallausführung IP20. Ausgestattet mit Schutz gegen Kurzschluss, Überhitzung und Überlastung. Möglichkeit der externen Steuerung über Potentiometer oder analoges Signal. Ideal für industrielle Anwendungen, Servomotoren und Automatisierungssysteme.

354,61 €

354,61 € zzgl. MwSt.

Inklusive 0,34 € für Ökosteuer

354,61 € ohne MwSt.
check Auf Lager
Katalogbogen

Wir präsentieren die Reihe hochzuverlässiger industrieller Schaltnetzteile IPS-SP-1500, die für anspruchsvolle Anwendungen konzipiert sind, die eine präzise regulierbare Stromversorgung erfordern. Jedes Modell bietet eine stufenlose Regelung von Ausgangsspannung und -strom, was eine genaue Anpassung an die Anforderungen Ihrer Anwendungen ermöglicht. Diese robusten Netzteile in einem Metallgehäuse mit Schutzart IP20 eignen sich ideal für den Einbau in Verteilerkästen und industrielle Systeme.

Hauptmerkmale:

  • Variable Ausgangsspannung: Stufenlos einstellbar von 0 V bis 300 V DC mit einem präzisen Einstellpotentiometer
  • Hoher Ausgangsstrom: Stabile 5 A für anspruchsvolle Anwendungen
  • Weiter Bereich der Eingangsspannung: 180–264 V AC, 45–65 Hz
  • Hohe Effizienz: 91 % für einen wirtschaftlichen Betrieb mit minimalen Wärmeverlusten
  • Aktive Kühlung: Gewährleistet optimale Betriebstemperatur auch bei hoher Belastung

Umfassende Schutzfunktionen:

  • Überlastschutz (105 %–150 %)
  • Überspannungsschutz
  • Kurzschlussschutz mit automatischer Wiederherstellung
  • Thermischer Schutz bei ≥ 70 °C mit automatischer Wiederherstellung, wenn die Temperatur unter 50 °C fällt

Praktische Ausführung:

  • Standard-Klemmenleiste mit Schrauben für einfache Verbindung
  • LED-Indikator zur visuellen Kontrolle der Stromversorgung
  • Robuste Metallkonstruktion für lange Lebensdauer

Fortgeschrittene Steuerungsfunktionen:

  • Externer Potentiometer: Möglichkeit der Fernsteuerung von Spannung und Strom
  • Analoge Spannungssteuerung: Unterstützung von 0–5 V / 0–10 V Steuersignal
  • Hilfsausgang: 12 V 0,5 A zur Stromversorgung externer Geräte
  • Fernsteuerung: Standardmäßig eingeschaltet, Ausschaltung durch hohen Pegel (3 V–12 V)

Ideale Anwendungen:

  • Automatisierungssysteme: Steuerung industrieller Prozesse und Produktionslinien
  • Servoantriebe und Motoren: Präzise Leistungssteuerung für verschiedene Antriebe
  • Telekommunikationsgeräte: Zuverlässige Stromversorgung für kritische Kommunikationssysteme
  • Industrielle Steuerungssysteme: Stabile Stromversorgung für SPS und andere Steuerungskomponenten
  • Test- und Messgeräte: Präzise Stromversorgung für Labor- und Testanwendungen
  • Eingangstore und Sicherheitssysteme: Unterbrechungsfreie Stromversorgung von Sicherheitskomponenten

Technische Spezifikationen:

  • Eingangsspannung: 180–264 V AC, 45–65 Hz
  • Ausgangsspannung: 0–300 V DC
  • Ausgangsstrom: max. 5 A (300 V DC)
  • Ausgangsspannungsgenauigkeit: ± 1,0 %
  • Regulierung bei Änderung der Eingangsspannung: ± 1,0 %
  • Regulierung bei Änderung der Last: ± 1,0 %
  • Effizienz: 91 %
  • Anlaufzeit: 1500 ms, 100 ms bei 230 V AC (volle Last)
  • Ausgangsspannungswelligkeit: 200–1000 mV (je nach Modell)
  • Isolationswiderstand: 100 MΩ bei 500 V DC (25 °C, 70 % RH)
  • Durchschlagsfestigkeit: I/P-O/P: 1,2 kV AC, I/P-FG: 1,2 kV AC, O/P-FG: 0,5 kV AC
  • Betriebstemperatur: -20 °C bis +60 °C
  • Betriebsfeuchtigkeit: 0–90 % RH (ohne Kondensation)
  • Vibrationsfestigkeit: 10–500 Hz, 2 G (Testen 10 min/Zyklus, Achsen X, Y, Z für 60 min.)
  • Abmessungen: 277 × 155 × 70 mm (L × B × H)
  • Gewicht: 2,4 kg
OEM
AM4128
Eingangsspannung
180–264 V AC, 45–65 Hz
Ausgangsspannung
0-300 V DC
Ausgangsstrom
5 A
Ausgangsleistung
1500 W
Abdeckung
IP20

Einleitung

Dieses Handbuch bietet allgemeine Richtlinien für die Installation und Wartung von schaltbaren Netzteilen. Es ist wichtig, alle Sicherheitshinweise zu befolgen und gegebenenfalls spezifische Anweisungen mit dem Verkäufer zu besprechen.

1. Sicherheitshinweise

  • Fachgerechte Installation – Die Installation und Wartung des Netzteils sollte von qualifiziertem Personal durchgeführt werden, das über entsprechende Kenntnisse und Erfahrungen im Bereich Elektrotechnik verfügt.
  • Trennen vom Netz – Bevor Sie mit Arbeiten am Netzteil beginnen, trennen Sie das Gerät immer vom Stromnetz und stellen Sie sicher, dass es nicht versehentlich wieder angeschlossen wird.
  • Schutzausrüstung – Verwenden Sie bei der Handhabung des Netzteils geeignete persönliche Schutzausrüstung, wie isolierende Handschuhe und Schutzbrillen.
  • Erdung – Stellen Sie sicher, dass das Netzteil ordnungsgemäß geerdet ist, um die Sicherheit und die einwandfreie Funktion des Geräts zu gewährleisten.

2. Installation des Netzteils

  • Standort – Installieren Sie das Netzteil in einem trockenen, gut belüfteten Raum, der vor direktem Sonnenlicht, Feuchtigkeit und extremen Temperaturen geschützt ist.
  • Montage – Befestigen Sie das Netzteil mit geeigneten Befestigungselementen an einer festen Oberfläche, um Stabilität zu gewährleisten und Vibrationen zu minimieren.
  • Platz für Kühlung – Stellen Sie sicher, dass rund um das Netzteil ausreichend Platz für die Wärmeabfuhr und eine ordnungsgemäße Belüftung vorhanden ist, um eine Überhitzung des Geräts zu vermeiden.

3. Elektrischer Anschluss

  • Eingangsanschluss – Schließen Sie das Netzteil an das Stromnetz gemäß den folgenden Bezeichnungen an:
    • L (Live): Phasenleiter (in der Regel braun oder schwarz)
    • N (Neutral): Neutralleiter (in der Regel blau)
    • Schutzleiter (Erdungssymbol): Schutzleiter (in der Regel grün-gelb)
  • Ausgangsanschluss – Das Netzteil kann einen oder mehrere Ausgangsklemmen mit der Bezeichnung V+ und V- haben. Wenn mehrere Ausgangsklemmen vorhanden sind und die volle Leistung des Netzteils benötigt wird, müssen diese Ausgänge parallel geschaltet werden, um eine gleichmäßige Stromverteilung zu gewährleisten.

4. Wartung des Netzteils

  • Regelmäßige Kontrollen – Führen Sie regelmäßige Sichtprüfungen des Netzteils durch, um etwaige Anzeichen von Beschädigungen wie Überhitzung, Korrosion oder lockere Verbindungen zu erkennen.
  • Reinigung – Halten Sie das Netzteil sauber und staubfrei. Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie zum Reinigen ein trockenes oder leicht angefeuchtetes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.
  • Überprüfung der Belüftung – Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und dass die Lüfter (falls vorhanden) ordnungsgemäß funktionieren.
  • Funktionsprüfung – Testen Sie regelmäßig die Ausgangsspannung und den Strom, um die ordnungsgemäße Funktion des Netzteils sicherzustellen.

5. Hinweise

  • Gefahr eines elektrischen Schlags – Netzteile arbeiten mit hoher Spannung, die schwere Verletzungen oder den Tod verursachen kann. Befolgen Sie stets die Sicherheitshinweise und -verfahren.
  • Reparaturen – Jegliche Reparaturen sollten nur von qualifiziertem Personal durchgeführt werden. Versuchen Sie nicht, Reparaturen ohne die erforderliche Qualifikation vorzunehmen.
  • Austausch von Komponenten – Beim Austausch von Komponenten verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

Durch Befolgung der oben genannten Richtlinien gewährleisten Sie einen sicheren und zuverlässigen Betrieb des schaltbaren Netzteils.

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
