300V DC 5A 1500W Ipari Tápegység
zoom_out_map
chevron_left chevron_right

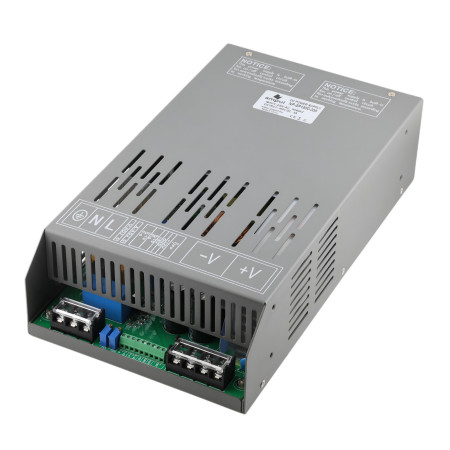

300V DC, 5A - 1500W - 1 kimenet tápegység

Magas teljesítményű ipari kapcsolóüzemű tápegység, folyamatosan szabályozható kimeneti feszültséggel és árammal. Teljesítmény 1500W, széles bemeneti feszültségtartomány 180-264V AC, aktív hűtés, robusztus fém kivitel IP20. Rövidzárlat, túlmelegedés és túlterhelés elleni védelemmel felszerelve. Külső vezérlés lehetősége potenciométerrel vagy analóg jellel. Ideális ipari alkalmazásokhoz, szervomotorokhoz és automatizálási rendszerekhez.

365,39 €

365,39 € ÁFA nélkül

365.389066 Áfa nélkül

i
Alkalmazott ÁFA-mérték: 0% . Érvényes ország: Egyesült Államok.

0,35 € környezetvédelmi adót tartalmaz

check Készleten
Katalógus lap

Bemutatjuk az IPS-SP-1500 sorozatú, nagy megbízhatóságú ipari kapcsolóüzemű tápegységeket, amelyek precízen szabályozott táplálást igénylő igényes alkalmazásokhoz készültek. Minden modell folyamatosan szabályozható kimeneti feszültséget és áramot kínál, ami lehetővé teszi alkalmazásai követelményeinek pontos illesztését. Ezek a robusztus, fém kivitelű tápegységek IP20 védettséggel ideálisak elosztószekrényekbe és ipari rendszerekbe történő beépítésre.

Kulcsfontosságú tulajdonságok:

  • Változtatható kimeneti feszültség: Folyamatosan állítható 0 V-tól 300 V DC-ig precíziós trim segítségével
  • Magas kimeneti áram: Stabil 5 A igényes alkalmazásokhoz
  • Széles bemeneti feszültségtartomány: 180–264 V AC, 45–65 Hz
  • Magas hatásfok: 91% a gazdaságos működés érdekében minimális hőveszteségekkel
  • Aktív hűtés: Biztosítja az optimális üzemi hőmérsékletet magas terhelés mellett is

Komplex védelmi funkciók:

  • Túlterhelés elleni védelem (105 %–150 %)
  • Túlfeszültség elleni védelem
  • Rövidzárlat elleni védelem automatikus helyreállítással
  • Hővédelem ≥ 70 °C-nál, automatikus helyreállítással 50 °C alatti csökkenés esetén

Gyakorlati kivitel:

  • Standard csatlakozósor csavarokkal a könnyű csatlakoztatás érdekében
  • LED jelzőfény a tápellátás vizuális ellenőrzéséhez
  • Tartós fém konstrukció, amely biztosítja a hosszú élettartamot

Fejlett vezérlési funkciók:

  • Külső potenciométer: Feszültség és áram távoli vezérlésének lehetősége
  • Analóg feszültségvezérlés: 0–5 V / 0–10 V vezérlőjel támogatása
  • Segédtáp kimenet: 12 V 0,5 A külső eszközök táplálására
  • Távoli kapcsolás: Alapértelmezett bekapcsolt állapot, kikapcsolás magas szinttel (3 V–12 V)

Ideális alkalmazások:

  • Automatizálási rendszerek: Ipari folyamatok és gyártósorok vezérlése
  • Szervohajtások és motorok: Pontos teljesítményszabályozás különféle hajtásokhoz
  • Távközlési eszközök: Megbízható táplálás kritikus kommunikációs rendszerek számára
  • Ipari vezérlőrendszerek: Stabil táplálás PLC és más vezérlőelemek számára
  • Teszt- és mérőeszközök: Pontos táplálás laboratóriumi és tesztelési alkalmazásokhoz
  • Bemeneti kapuk és biztonsági rendszerek: Szünetmentes táplálás biztonsági elemek számára

Műszaki adatok:

  • Bemeneti feszültség: 180–264 V AC, 45–65 Hz
  • Kimeneti feszültség: 0–300 V DC
  • Kimeneti áram: max. 5 A (300 V DC)
  • Kimeneti feszültség pontossága: ± 1,0 %
  • Bemeneti feszültségváltozás szabályozása: ± 1,0 %
  • Terhelésváltozás szabályozása: ± 1,0 %
  • Hatékonyság: 91 %
  • Bekapcsolási idő: 1500 ms, 100 ms 230 V AC-nál (teljes terhelés)
  • Kimeneti feszültség hullámzás: 200–1000 mV (modelltől függően)
  • Szigetelési ellenállás: 100 MΩ 500 V DC-nél (25 °C, 70 % RH)
  • Dielektromos szilárdság: I/P-O/P: 1,2 kV AC, I/P-FG: 1,2 kV AC, O/P-FG: 0,5 kV AC
  • Működési hőmérséklet: -20 °C és +60 °C között
  • Működési páratartalom: 0–90 % RH (kondenzáció nélkül)
  • Rezgésállóság: 10–500 Hz, 2 G (tesztek 10 perc/ciklus, X, Y, Z tengelyek 60 percig)
  • Méretek: 277 × 155 × 70 mm (H × Sz × M)
  • Súly: 2,4 kg
OEM
AM4128
85044090
Bemeneti feszültség
180–264 V AC, 45–65 Hz
Kimeneti feszültség
0-300 V DC
Kimeneti áram
5 A
Kimeneti teljesítmény
1500 W
Borító
IP20

Bevezetés

Ez a kézikönyv általános iránymutatásokat nyújt a kapcsolt tápegységek telepítéséhez és karbantartásához. Fontos betartani minden biztonsági előírást, és szükség esetén konzultálni a forgalmazóval a specifikus utasításokkal.

1. Biztonsági előírások

  • Szakértői telepítés – A tápegység telepítését és karbantartását képesített szakembereknek kell végezniük, akik megfelelő ismeretekkel és tapasztalattal rendelkeznek az elektrotechnika területén.
  • Hálózati csatlakozás megszakítása – Mielőtt bármilyen munkát végezne a tápegységen, mindig válassza le az eszközt az elektromos hálózatról, és gondoskodjon arról, hogy ne történjen véletlen csatlakozás.
  • Védőeszközök – A tápegység kezelésekor használjon megfelelő személyi védőfelszerelést, például szigetelő kesztyűt és védőszemüveget.
  • Földelés – Győződjön meg róla, hogy a tápegység megfelelően földelve van, így biztosítva az eszköz biztonságát és helyes működését.

2. Tápegység telepítése

  • Elhelyezés – Telepítse a tápegységet száraz, jól szellőző helyen, közvetlen napfény, nedvesség és szélsőséges hőmérsékletek elől védve.
  • Rögzítés – Rögzítse a tápegységet egy stabil felületre megfelelő rögzítőelemekkel, amelyek biztosítják a stabilitást és minimalizálják a rezgéseket.
  • Hűtési tér – Biztosítson elegendő helyet a tápegység körül a hőelvezetéshez és a megfelelő szellőzéshez, hogy elkerülje az eszköz túlmelegedését.

3. Elektromos csatlakozás

  • Bemeneti csatlakozás – Csatlakoztassa a tápegységet az elektromos hálózathoz a következő jelölések szerint:
    • L (Live): Fázisvezető (általában barna vagy fekete)
    • N (Neutral): Semleges vezető (általában kék)
    • Föld (földelési szimbólum): Védővezető (általában zöld-sárga)
  • Kimeneti csatlakozás – A tápegység egy vagy több kimeneti csatlakozóval rendelkezhet, amelyeket V+ és V- jelzéssel látnak el. Ha több kimenet áll rendelkezésre és teljes teljesítményre van szükség, ezeket a kimeneteket párhuzamosan kell összekapcsolni az egyenletes áramelosztás érdekében.

4. A tápegység karbantartása

  • Rendszeres ellenőrzések – Végezzen rendszeres vizuális ellenőrzéseket a tápegységen, hogy észrevegyen esetleges károsodás jeleit, mint például túlmelegedés, korrózió vagy laza csatlakozások.
  • Tisztítás – Tartsa a tápegységet tisztán és pormentesen. Mielőtt tisztítaná, mindig válassza le az eszközt a hálózatról. Tisztításhoz használjon száraz vagy enyhén nedves ruhát. Ne használjon agresszív tisztítószereket.
  • Szellőzés ellenőrzése – Győződjön meg róla, hogy a szellőzőnyílások nincsenek eltömődve, és hogy a ventilátorok (ha vannak) megfelelően működnek.
  • Funkcionális tesztelés – Rendszeresen ellenőrizze a kimeneti feszültséget és áramot, hogy biztosítsa a tápegység helyes működését.

5. Figyelmeztetések

  • Elektromos áram általi áramütés veszélye – A tápegységek magas feszültséggel működnek, ami súlyos sérülést vagy halált okozhat. Mindig tartsa be a biztonsági előírásokat és eljárásokat.
  • Javítások – Bármilyen javítást csak képesített szakemberek végezhetnek. Ne próbálkozzon javításokkal a szükséges képesítés nélkül.
  • Alkatrészek cseréje – Az alkatrészek cseréjekor csak a gyártó által javasolt eredeti pótalkatrészeket használja.

A fent említett utasítások betartásával biztosítható a kapcsolt tápegység biztonságos és megbízható működése.

EU importőr: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Csehország,
