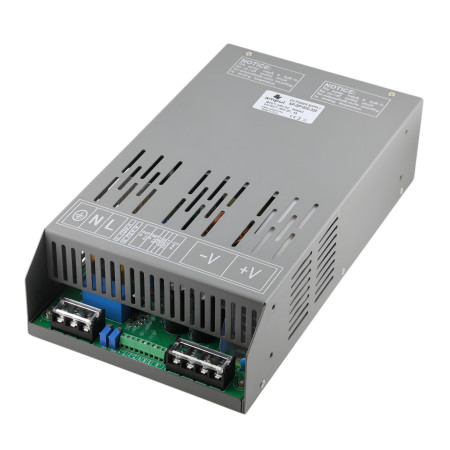

Virtalähde 300V DC, 5A – IPS-SP-1500 teollisuuskäyttöön
zoom_out_map
chevron_left chevron_right

Virtalähde 300V DC, 5A - 1500W - 1 lähtö

Erittäin tehokas teollinen kytketty virtalähde, jossa on jatkuvasti säädettävä lähtöjännite ja -virta. Teho 1500W, laaja tulovirta-alue 180-264V AC, aktiivinen jäähdytys, vankka metallirakenne IP20. Varustettu oikosulku-, ylikuumenemis- ja ylikuormitussuojilla. Mahdollisuus ulkoiseen ohjaukseen potentiometrilla tai analogisella signaalilla. Ihanteellinen teollisiin sovelluksiin, servomoottoreille ja automaatiojärjestelmille.

365,39 €

365,39 € excl. VAT

365.389066 Veroton

i
Sovellettava ALV on 0% maassa Yhdysvallat.

Sisältää 0,35 € ekoveroa

check Varastossa
Luetteloarkki

Esittelyssä erittäin luotettavien teollisten kytkettyjen virtalähteiden IPS-SP-1500-sarja, joka on suunniteltu vaativiin sovelluksiin, jotka vaativat tarkasti säädettävää virtalähdettä. Jokainen malli tarjoaa jatkuvan lähtöjännitteen ja virran säädön, mikä mahdollistaa tarkat sovitukset sovellustesi vaatimuksiin. Nämä tukevat metallirakenteiset lähteet IP20-suojalla ovat ihanteellisia asennettaviksi jakelukaappeihin ja teollisiin järjestelmiin.

Keskeiset ominaisuudet:

  • Muuttuva lähtöjännite: Jatkuvasti säädettävissä 0 V - 300 V DC tarkalla säätötrimmerillä
  • Korkea lähtövirta: Vakaa 5 A vaativiin sovelluksiin
  • Laaja tulojännitteen alue: 180–264 V AC, 45–65 Hz
  • Korkea hyötysuhde: 91 % taloudelliseen käyttöön vähäisin lämpöhäviöin
  • Aktiivinen jäähdytys: Varmistaa optimaalisen käyttölämpötilan myös korkeassa kuormituksessa

Kattavat suojaustoiminnot:

  • Ylikuormitussuoja (105 %–150 %)
  • Ylijännitesuoja
  • Oikosulkusuoja automaattisella palautuksella
  • Lämpösuoja ≥ 70 °C automaattisella palautuksella, kun lämpötila laskee alle 50 °C

Käytännöllinen rakenne:

  • Vakioliitinruuvit helppoon liitäntään
  • LED-indikaattori visuaaliseen virtatarkistukseen
  • Kestävä metallirakenne pitkäikäisyyden takaamiseksi

Edistyneet ohjaustoiminnot:

  • Ulkoinen potentiometri: Mahdollisuus etäohjata jännitettä ja virtaa
  • Analoginen jänniteohjaus: Tukee 0–5 V / 0–10 V ohjaussignaalia
  • Apulähtö: 12 V 0,5 A ulkoisten laitteiden syöttöön
  • Kaukokytkentä: Oletustila päällä, sammuttaminen korkean tason avulla (3 V–12 V)

Ihanteelliset sovellukset:

  • Automaatiojärjestelmät: Teollisten prosessien ja tuotantolinjojen ohjaus
  • Servokäytöt ja moottorit: Tarkka tehonsäätö eri käyttöihin
  • Telekommunikaatiolaitteet: Luotettava syöttö kriittisiin viestintäjärjestelmiin
  • Teollisuuden ohjausjärjestelmät: Vakaa syöttö PLC:lle ja muille ohjauskomponenteille
  • Testaus- ja mittauslaitteet: Tarkka syöttö laboratorio- ja testisovelluksiin
  • Sisääntuloportit ja turvajärjestelmät: Keskeytymätön syöttö turvaelementeille

Tekniset tiedot:

  • Tulojännite: 180–264 V AC, 45–65 Hz
  • Lähtöjännite: 0–300 V DC
  • Lähtövirta: max. 5 A (300 V DC)
  • Lähtöjännitteen tarkkuus: ± 1,0 %
  • Säätö tulojännitteen muutoksessa: ± 1,0 %
  • Säätö kuormitusmuutoksessa: ± 1,0 %
  • Hyötysuhde: 91 %
  • Käynnistysaika: 1500 ms, 100 ms 230 V AC (täysi kuorma)
  • Lähtöjännitteen aaltoisuus: 200–1000 mV (mallista riippuen)
  • Eristysvastus: 100 MΩ 500 V DC (25 °C, 70 % RH)
  • Sähkölujuus: I/P-O/P: 1,2 kV AC, I/P-FG: 1,2 kV AC, O/P-FG: 0,5 kV AC
  • Käyttölämpötila: -20 °C - +60 °C
  • Käyttökosteus: 0–90 % RH (ei kondensoitumista)
  • Värinänkestävyys: 10–500 Hz, 2 G (testit 10 min/sykli, X-, Y-, Z-akselit 60 min.)
  • Mitat: 277 × 155 × 70 mm (P × L × K)
  • Paino: 2,4 kg
OEM
AM4128
85044090
Tulojännite
180–264 V AC, 45–65 Hz
Lähtöjännite
0-300 V DC
Lähtövirta
5 A
Lähtöteho
1500 W
Kattavuus
IP20

Johdanto

Tämä opas tarjoaa yleisohjeet kytkettyjen virtalähteiden asentamiseen ja huoltoon. On tärkeää noudattaa kaikkia turvallisuusohjeita ja tarvittaessa konsultoida myyjää tarkempien ohjeiden osalta.

1. Turvallisuusohjeet

  • Ammattitaitoinen asennus – Virtalähteen asennuksen ja huollon tulisi suorittaa pätevällä henkilöstöllä, jolla on asianmukaiset tiedot ja kokemusta sähkötekniikan alalta.
  • Sähköverkon katkaisu – Ennen minkä tahansa työn aloittamista virtalähteen parissa, irrota laite aina sähköverkosta ja varmista, ettei se liity tahattomasti takaisin.
  • Suojausvälineet – Käytä virtalähdettä käsitellessäsi asianmukaisia henkilökohtaisia suojavarusteita, kuten eristyskäsineitä ja suojalaseja.
  • Maadoitus – Varmista, että virtalähde on oikein maadoitettu, jotta laitteen turvallisuus ja oikea toiminta on taattu.

2. Virtalähteen asennus

  • Sijoittelu – Asenna virtalähde kuivaan, hyvin tuuletettuun tilaan, joka on suojattu suorasta auringonvalosta, kosteudesta ja äärimmäisistä lämpötiloista.
  • Kiinnitys – Kiinnitä virtalähde tukevalle pinnalle sopivilla kiinnikkeillä, jotka varmistavat vakauden ja minimoivat tärinän.
  • Jäähdytystila – Varmista, että virtalähteen ympärillä on riittävästi tilaa lämmön poistumiselle ja asianmukaiselle ilmanvaihdolle, jotta laite ei ylikuumene.

3. Sähköliitäntä

  • Tuloliitäntä – Kytke virtalähde sähköverkkoon seuraavien merkintöjen mukaisesti:
    • L (Live): Vaihejohdin (yleensä ruskea tai musta)
    • N (Neutral): Nollajohdin (yleensä sininen)
    • Maadoitus (maadoitussymboli): Suojajohto (yleensä vihreä-keltainen)
  • Poistoliitäntä – Virtalähteessä voi olla yksi tai useampi ulostulojohdin, jotka on merkitty V+ ja V-. Jos käytettävissä on useampi ulostulo ja tarvitaan laitteen täydellinen teho, nämä ulostulot tulee yhdistää rinnan, jotta virran jakautuminen on tasainen.

4. Virtalähteen huolto

  • Säännölliset tarkastukset – Suorita säännöllisiä visuaalisia tarkastuksia virtalähteen kunnon varmistamiseksi, kuten mahdollisten vaurioiden, ylikuumenemisen, korroosion tai löysien liitosten havaitsemiseksi.
  • Puhdistus – Pidä virtalähde puhtaana ja pölyttömänä. Irrota laite aina sähköverkosta ennen puhdistusta. Käytä puhdistukseen kuivaa tai kevyesti kosteaa liinaa. Älä käytä aggressiivisia puhdistusaineita.
  • Ilmanvaihdon tarkistus – Varmista, että ilmanvaihtoaukot eivät ole tukossa ja että mahdolliset tuulettimet toimivat oikein.
  • Toimintatarkastus – Testaa säännöllisesti ulostulojännite ja virta, jotta laitteen oikea toiminta on varmistettu.

5. Varotoimenpiteet

  • Sähköiskun vaara – Virtalähteet toimivat korkeajännitteellä, joka voi aiheuttaa vakavia vammoja tai kuoleman. Noudata aina turvallisuusohjeita ja -menettelyjä.
  • Korjaukset – Kaikki korjaukset tulee suorittaa vain pätevän henkilöstön toimesta. Älä yritä tehdä korjauksia ilman tarvittavaa pätevyyttä.
  • Komponenttien vaihto – Kun vaihdat komponentteja, käytä vain valmistajan suosittelemia alkuperäisiä varaosia.

Noudattamalla yllä olevia ohjeita varmistat kytketyn virtalähteen turvallisen ja luotettavan toiminnan.

EU-tuonti: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tšekin tasavalta,
