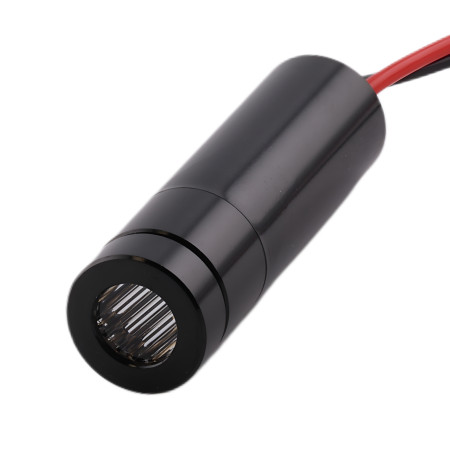

Grüner Laser, 15 mW, 520 nm, Linienlaser

Das Lasermodul mit einer grünen Wellenlänge von 520 nm ist für die Erzeugung von Linienprojektionen in industriellen, Labor- und Entwicklungsanwendungen konzipiert. Es eignet sich für die Integration in Mess-, Positionier- und Prüfvorrichtungen, die kontinuierliche Laserstrahlung, eine kompakte Bauweise und eine Gleichspannungsversorgung erfordern.

Technische Spezifikationen

• Produkttyp: Linienlasermodul
• Wellenlänge: 520 nm
• Laserfarbe: Grün
• Abmessungen: 12 × 40 mm
• Betriebsmodus: kontinuierlich
• Ausgangsleistung: ±15 mW
• Versorgungsspannung: DC 2,8-5 V
• Betriebsstrom der Laserdiode: weniger als 200 mA
• Lebensdauer: mehr als 10000 Stunden
• Betriebstemperatur: -10 bis 60 °C
• Lagertemperatur: 40 bis 85 °C

Funktionen und Merkmale

• Linienprojektion zur optischen Markierung von Achsen, Ebenen oder Richtungen
• Dauerbetrieb geeignet für die Festinstallation in Geräten
• Kompakte zylindrische Bauform zur Integration in mechanische Baugruppen
• Niederspannungs-Gleichstromversorgung
• Konzipiert als industrielle elektronische Komponente für technische Anwendungen

Ideal für

• Produkte für industrielle Prüf- und Kontrollsysteme
• Laborarbeitsplatz
• Heimwerker-Bau- und Entwicklungsausrüstung
• Positionierungs- und Zielanwendungen
• Optische Markierung in Mess- und Montagesystemen

Packungsinhalt

• 1 Stück 520-nm-Lasermodul

Warum sollten Sie sich für dieses Produkt entscheiden?

• Für die Verdrahtungsplanung stehen spezifische elektrische und betriebliche Parameter zur Verfügung.
• Kompakte Abmessungen erleichtern die mechanische Integration
• Der kontinuierliche Betriebsmodus eignet sich für eine stabile Linienprojektion.
• Die Stromversorgung im Bereich von 2,8 bis 5 V DC ermöglicht den Einsatz in Niederspannungssystemen.
• Geeignet für technische, Labor- und Entwicklungszwecke

Installations- und Bedienungsanleitung

• Beachten Sie die vorgegebene Versorgungsspannung von 2,8–5 V Gleichstrom.
• Die für die Laserdiode angegebene Strombelastung darf nicht überschritten werden.
• Installieren Sie das Modul an einer festen Position, um eine optimale Wärmeableitung und Stabilität der Projektionsrichtung zu gewährleisten.
• Beim Einbau des Moduls in ein Gerät ist auf die richtige Polarität und den mechanischen Schutz zu achten.

Sicherheitshinweis

• Laserstrahlung kann Ihre Augen schädigen. Richten Sie den Laserstrahl nicht in Ihre Augen oder auf reflektierende Oberflächen.
• Bei dem Produkt handelt es sich um ein elektronisches Bauteil, das für den professionellen Einbau in Geräte bestimmt ist.
• Eine fehlerhafte Verdrahtung kann zu Schäden am Modul oder zu Überhitzung führen.
• Bei Installation und Betrieb ist auf Schutz vor Kurzschlüssen und Verpolung zu achten.
