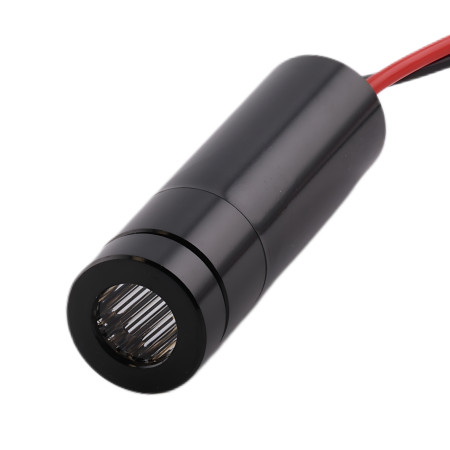

Module laser vert, 15 mW, 520 nm, ligne

Le module laser, émettant à une longueur d'onde verte de 520 nm, est conçu pour la projection de lignes dans des applications industrielles, de laboratoire et de développement. Il est adapté à l'intégration dans des systèmes de mesure, de positionnement et de test nécessitant un rayonnement laser continu, une conception compacte et une alimentation en tension continue.

Spécifications techniques

• Type de produit : module laser linéaire
• Longueur d'onde : 520 nm
• Couleur du laser : vert
• Dimensions : 12 × 40 mm
• Mode de fonctionnement : continu
• Puissance de sortie : ±15 mW
• Tension d'alimentation : CC 2,8-5 V
• Courant de fonctionnement de la diode laser : inférieur à 200 mA
• Durée de vie : plus de 10 000 heures
• Température de fonctionnement : -10 à 60 °C
• Température de stockage : 40 à 85 °C

Fonctions et caractéristiques

• Projection linéaire pour le marquage optique d'un axe, d'un plan ou d'une direction
• Fonctionnement continu adapté à une installation permanente dans l'équipement
• Conception cylindrique compacte pour l'intégration dans des ensembles mécaniques
• Alimentation basse tension continue
• Conçu comme composant électronique industriel pour applications techniques

Idéal pour

• Produits de test et de contrôle industriels
• Poste de travail en laboratoire
• équipement de construction et de développement à faire soi-même
• Applications de positionnement et de visée
• Marquage optique dans les systèmes de mesure et d'assemblage

Contenu de l'emballage

• 1 module laser de 520 nm

Pourquoi choisir ce produit ?

• Des paramètres électriques et de fonctionnement spécifiques sont disponibles pour la conception du câblage.
• Ses dimensions compactes facilitent l'intégration mécanique
• Le mode de fonctionnement continu convient à une projection de ligne stable
• L'alimentation électrique de 2,8 à 5 V CC permet son utilisation dans les systèmes basse tension.
• Convient aux usages techniques, de laboratoire et de développement

Instructions d'installation et d'utilisation

• Respectez la tension d'alimentation spécifiée de 2,8 à 5 V CC.
• Ne pas dépasser l'intensité de charge spécifiée pour la diode laser.
• Installez le module dans une position fixe en tenant compte de la dissipation de la chaleur et de la stabilité de la direction de projection.
• Lors de l'installation du module dans un appareil, assurez-vous de respecter la polarité et d'assurer une protection mécanique correcte.

Avis de sécurité

• Le rayonnement laser peut endommager votre vue. Ne dirigez pas le faisceau vers vos yeux ni vers des surfaces réfléchissantes.
• Ce produit est un composant électronique destiné à une intégration professionnelle dans des équipements.
• Un câblage incorrect peut endommager le module ou provoquer une surchauffe.
• Lors de l'installation et du fonctionnement, assurez-vous de la protection contre les courts-circuits et l'inversion de polarité.
