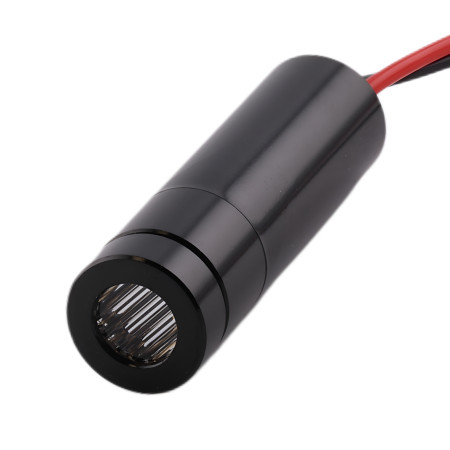

Lasermoduuli vihreä, 15 mW, 520 nm, viiva

520 nm:n vihreän aallonpituuden omaava lasermoduuli on suunniteltu viivaprojektioiden luomiseen teollisuus-, laboratorio- ja kehityssovelluksissa. Se soveltuu integroitavaksi mittaus-, paikannus- ja testauskokoonpanoihin, joissa vaaditaan jatkuvaa lasersäteilyä, kompaktia rakennetta ja tasajännitesyöttöä.

Tekniset tiedot

• Tuotetyyppi: linjalasermoduuli
• Aallonpituus: 520 nm
• Laserväri: vihreä
• Mitat: 12 × 40 mm
• Työtila: jatkuva
• Lähtöteho: ±15 mW
• Syöttöjännite: DC 2,8–5 V
• Laserdiodin käyttövirta: alle 200 mA
• Elinikä: yli 10 000 tuntia
• Käyttölämpötila: -10 - 60 °C
• Säilytyslämpötila: 40–85 °C

Toiminnot ja ominaisuudet

• Viivaprojektio akselin, tason tai suunnan optiseen merkitsemiseen
• Jatkuva käyttö, sopii pysyvään asennukseen laitteisiin
• Kompakti lieriömäinen muotoilu mekaanisiin kokoonpanoihin integrointia varten
• Matalajännitteinen tasavirtalähde
• Suunniteltu teollisuuselektroniikkakomponentiksi teknisiin sovelluksiin

Ihanteellinen

• Teollisuuden testaus- ja ohjaustuotteet
• Laboratoriotyöpaikka
• Tee-se-itse-rakennus- ja kehityslaitteet
• Paikannus- ja tähtäyssovellukset
• Optinen merkintä mittaus- ja kokoonpanojärjestelmissä

Pakkauksen sisältö

• 1 kpl 520 nm:n lasermoduulia

Miksi valita tämä tuote?

• Johdotussuunnittelua varten on saatavilla erityisiä sähkö- ja toimintaparametreja
• Kompaktit mitat helpottavat mekaanista integrointia
• Jatkuva käyttötila sopii vakaaseen viivaprojektioon
• 2,8–5 V DC:n virtalähde mahdollistaa käytön pienjännitejärjestelmissä
• Sopii tekniseen, laboratorio- ja kehityskäyttöön

Asennus- ja käyttöohjeet

• Noudata ilmoitettua syöttöjännitettä 2,8–5 V DC.
• Älä ylitä laserdiodille määritettyä virtakuormitusta.
• Asenna moduuli kiinteään asentoon lämmönpoistumisen ja projektiosuunnan vakauden suhteen.
• Kun asennat moduulia laitteeseen, varmista oikea napaisuus ja mekaaninen suojaus.

Turvallisuushuomautus

• Lasersäteily voi vahingoittaa näköäsi. Älä suuntaa sädettä silmiisi tai heijastaviin pintoihin.
• Tuote on elektroninen komponentti, joka on tarkoitettu ammattimaiseen integrointiin laitteisiin.
• Väärä johdotus voi johtaa moduulin vaurioitumiseen tai ylikuumenemiseen.
• Asennuksen ja käytön aikana on varmistettava suojaus oikosuluilta ja väärältä napaisuudelta.
