Netzeingangsfilter mit IEC C14- und CW2C-Schalter, Doppelsicherung, rotem Schalter, 250 V AC

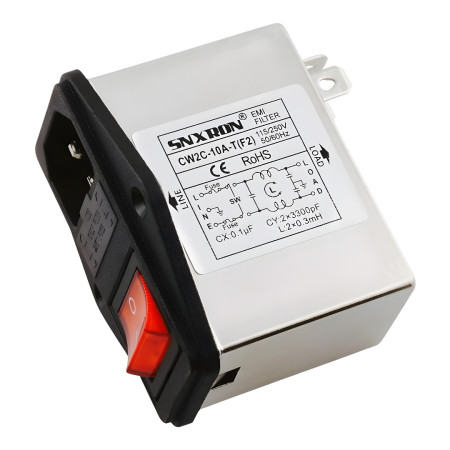

Das netzseitige Eingangsmodul für die Frontplattenmontage kombiniert eine IEC-C14-Buchse, einen EMV-Filter und einen beleuchteten Wippschalter. Die Variante CW2C-10A-T(F2) ist für die Stromversorgung von Geräten vorgesehen, die eine Netzentstörung und einen integrierten Schutz mittels Doppelsicherung (F2) benötigen. Die Montage erfolgt über eine Öffnung in der Frontplatte.

Technische Spezifikationen

• Modell: CW2C
• Typ: IEC-Steckdosen-Netzfilter (Netzeingangs-EMI-Filter mit IEC-Steckdose)
• Nennspannung: 115/250 V AC
• Nennstrom: 3 A, 6 A, 10 A (je nach Variante)
• Umschaltung: Rot mit Hintergrundbeleuchtung
• Betriebsfrequenz: 50/60 Hz
• Schutz: Doppelsicherungsschutz (F2)
• Eingangstyp: IEC C14
• Anschluss: einphasig
• Leckstrom: < 0,5 mA
• Betriebstemperatur: -25 bis +85 °C
• Klimakategorie: 25/085/21
• Material/Design: Gehäuse mit vernickelter Oberfläche
• Abmessungen (laut Dokumenten): 66 × 52 × 58 mm
• Zertifizierung (gemäß Dokumenten): CE, RoHS
• Montage: Montage in die Montageöffnung der Platte

Funktionen und Merkmale

• Integrierter EMI-Filter zur Reduzierung hochfrequenter Störungen am Stromeingang des Geräts
• IEC C14-Eingangsanschluss und Wippschalter in einem Modul
• Doppelte Sicherungsabsicherung (F2) zum Schutz des Stromversorgungszweigs gemäß Geräteauslegung
• Geeignet für Standard-Netzanschlüsse 115/250 V AC bei 50/60 Hz
• Einbau in die Frontplatte zur schnellen Installation in den Geräteschrank

Ideal für

• Stromanschluss für Industrie- und Laborgeräte
• Leistungsaufnahme für Messgeräte und Steuergeräte
• Geräte, die eine Kombination aus IEC-Netzkabel, Schalter und Netz-EMI-Filter benötigen
• Service- und Produktionseinsatz bei der Konstruktion und Montage von Schalttafeln

Packungsinhalt

• 1× IEC-Eingangsfilter CW2C mit Ein-/Ausschalter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Kompakte Integration mehrerer Funktionen (IEC C14 + Schalter + EMV-Filter + Sicherungsschutz) in ein Bedienfeld
• Parameter geeignet für übliche Netzspannungen 115/250 V AC und Strombelastungen bis zu 10 A
• Die Montage auf einer Schalttafel vereinfacht die Konstruktion des Stromanschlusses des Geräts.
• Aufgeführte Zertifizierungen (CE, RoHS) gemäß den verfügbaren Dokumenten

Installations- und Bedienungsanleitung

• Montieren Sie das Gerät in die entsprechende Montageöffnung in der Frontplatte und stellen Sie die mechanische Stabilität gemäß der Gehäusekonstruktion sicher.
• Achten Sie auf den korrekten Anschluss der Leiter LINE (L), NEUTRAL (N) und PE gemäß der Kennzeichnung auf dem Modul und gemäß dem Schaltplan Ihres Geräts.
• Verbinden Sie die Ausgangsseite (LAST) mit dem Stromversorgungskreis des Geräts; verbinden Sie die Eingangsseite mit der Netzversorgung.
• Die Sicherungen sind entsprechend den Anwendungsanforderungen und den Auslegungsgrenzen des Geräts auszuwählen und einzubauen.

Sicherheitshinweis

• Das Produkt ist für den Betrieb mit einer Netzspannung von bis zu 250 V Wechselstrom ausgelegt. Unsachgemäße Installation kann zu Stromschlägen oder Schäden am Gerät führen.
• Die Installation und der Anschluss müssen von einer qualifizierten Fachkraft gemäß den geltenden Normen und Vorschriften durchgeführt werden.
• Vor jeglichem Eingriff muss das Gerät vom Netzteil getrennt und überprüft werden, ob keine Spannung anliegt.
• Gewährleisten Sie eine zuverlässige Verbindung des PE-Schutzleiters.
