Sieťový vstupný filter s IEC C14 a vypínačom CW2C, dvojité istenie, červený spínač, 250VAC

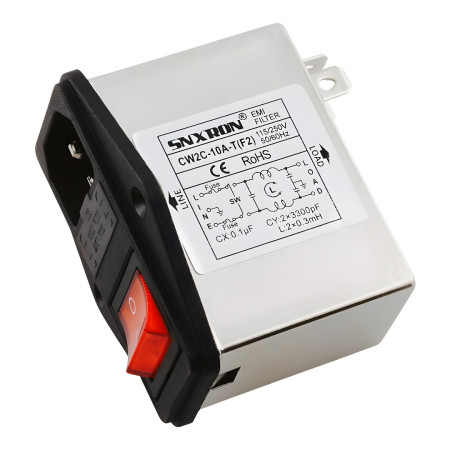

Panelový sieťový vstupný modul kombinujúci IEC C14 prívodku, EMI filter a kolískový podsvietený vypínač. Variant CW2C-10A-T(F2) je určený pre napájací vstup zariadenia, kde je požadované potlačenie rušenia na sieti a súčasne integrované istenie pomocou dvojitej poistky (F2). Montáž je riešená do montážneho otvoru v paneli.

Technické špecifikácie

• Model: CW2C
• Typ: IEC Socket Type Power Filter (sieťový vstupný EMI filter s IEC zásuvkou)
• Menovité napätie: 115/250VAC
• Menovitý prúd: 3A, 6A, 10A (podľa varianty)
• Spínanie: červené s podsvietením
• Prevádzková frekvencia: 50/60Hz
• Ochrana: dvojité istenie poistkami (F2)
• Typ vstupu: IEC C14
• Zapojenie: jednofázové
• Únikový prúd: < 0,5 mA
• Prevádzková teplota: -25 až +85 °C
• Klimatická kategória: 25/085/21
• Materiál/prevedenie: plášť s niklovaným povrchom
• Rozmery (podľa podkladov): 66 × 52 × 58 mm
• Certifikácia (podľa podkladov): CE, RoHS
• Montáž: uchytenie do montážneho otvoru v paneli

Funkcie a vlastnosti

• Integrovaný EMI filter pre obmedzenie vysokofrekvenčného rušenia na napájacom vstupe zariadenia
• IEC C14 vstupný konektor a kolískový vypínač v jednom module
• Dvojité istenie poistkami (F2) pre ochranu napájacej vetvy podľa konštrukcie zariadenia
• Vhodné pre štandardné sieťové aplikácie 115/250VAC pri 50/60Hz
• Panelová montáž pre rýchlu inštaláciu do skrine zariadenia

Ideálne pre

• Napájací vstup priemyselných a laboratórnych prístrojov
• Napájací vstup meracích zariadení a riadiacich jednotiek
• Zariadenie vyžadujúce kombináciu IEC prívodky, vypínača a sieťového EMI filtra
• Servisné a výrobné použitie pri návrhu a kompletizácii napájacích panelov

Obsah balenia

• 1× panelový IEC vstupný filter CW2C s vypínačom

Prečo zvoliť tento produkt

• Kompaktná integrácia viacerých funkcií (IEC C14 + vypínač + EMI filter + poistkové istenie) do jedného panelového prvku
• Parametre vhodné pre bežné sieťové napájanie 115/250VAC a prúdové zaťaženie do 10A
• Montáž do panelu zjednodušuje konštrukciu napájacieho vstupu zariadenia
• Uvedené certifikácie (CE, RoHS) podľa dostupných podkladov

Pokyny na inštaláciu a prevádzku

• Inštalujte do zodpovedajúceho montážneho otvoru v paneli a zaistite mechanickú stabilitu podľa konštrukcie skrine.
• Dodržte správne zapojenie vodičov LINE (L), NEUTRAL (N) a ochranného vodiča PE podľa značenia na module a podľa schémy Vášho zariadenia.
• Výstupnú stranu (LOAD) veďte na napájaný obvod zariadenia; vstupnú stranu pripojte k sieťovému prívodu.
• Voľbu a osadenie poistiek vykonávajte podľa požiadaviek aplikácie a konštrukčných limitov zariadenia.

Bezpečnostné upozornenie

• Produkt je určený na prácu so sieťovým napätím až 250VAC. Nesprávna inštalácia môže viesť k úrazu elektrickým prúdom alebo k poškodeniu zariadenia.
• Montáž a zapojenie musí vykonávať kvalifikovaná osoba v súlade s platnými normami a predpismi.
• Pred akýmkoľvek zásahom odpojte zariadenie od napájania a overte neprítomnosť napätia.
• Zaistite spoľahlivé pripojenie ochranného vodiča PE.
