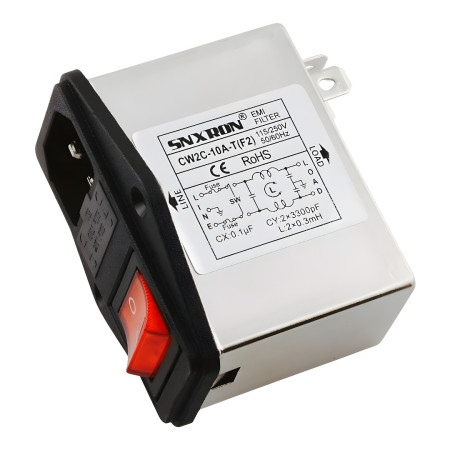

Filtr wejściowy sieciowy z przełącznikiem IEC C14 i CW2C, podwójnym bezpiecznikiem, czerwonym przełącznikiem, 250 V AC

Moduł wejściowy sieciowy do montażu na panelu, łączący gniazdo IEC C14, filtr EMI i podświetlany przełącznik kołyskowy. Wariant CW2C-10A-T(F2) przeznaczony jest do zasilania urządzeń, w których wymagane jest tłumienie zakłóceń z sieci oraz zintegrowane zabezpieczenie za pomocą podwójnego bezpiecznika (F2). Montaż jest przeznaczony do otworu montażowego w panelu.

Dane techniczne

• Model: CW2C
• Typ: Filtr zasilania typu gniazdowego IEC (filtr EMI wejścia sieciowego z gniazdem IEC)
• Napięcie znamionowe: 115/250VAC
• Prąd znamionowy: 3A, 6A, 10A (w zależności od wariantu)
• Przełączanie: czerwone z podświetleniem
• Częstotliwość robocza: 50/60Hz
• Zabezpieczenie: podwójne zabezpieczenie bezpiecznikowe (F2)
• Typ wejścia: IEC C14
• Podłączenie: jednofazowe
• Prąd upływu: < 0,5 mA
• Temperatura pracy: od -25 do +85 °C
• Kategoria klimatyczna: 25/085/21
• Materiał/konstrukcja: obudowa z niklowaną powierzchnią
• Wymiary (według dokumentów): 66 × 52 × 58 mm
• Certyfikacja (zgodnie z dokumentami): CE, RoHS
• Montaż: montaż w otworze montażowym w panelu

Funkcje i cechy

• Zintegrowany filtr EMI redukujący zakłócenia o wysokiej częstotliwości na wejściu zasilania urządzenia
• Złącze wejściowe IEC C14 i przełącznik kołyskowy w jednym module
• Podwójny bezpiecznik (F2) do ochrony gałęzi zasilania zgodnie z konstrukcją urządzenia
• Nadaje się do standardowych zastosowań sieciowych 115/250 V AC przy 50/60 Hz
• Uchwyt panelowy do szybkiego montażu w szafie sprzętowej

Idealny dla

• Wejście zasilania dla urządzeń przemysłowych i laboratoryjnych
• Pobór mocy urządzeń pomiarowych i jednostek sterujących
• Sprzęt wymagający połączenia przewodu zasilającego IEC, przełącznika i filtra EMI sieciowego
• Zastosowanie usługowe i produkcyjne w projektowaniu i montażu paneli energetycznych

Zawartość opakowania

• 1× panelowy filtr wejściowy IEC CW2C z włącznikiem/wyłącznikiem

Dlaczego warto wybrać ten produkt?

• Kompaktowa integracja wielu funkcji (IEC C14 + przełącznik + filtr EMI + zabezpieczenie bezpiecznikowe) w jednym elemencie panelu
• Parametry odpowiednie dla typowego zasilania sieciowego 115/250VAC i obciążenia prądowego do 10A
• Montaż panelowy upraszcza konstrukcję wejścia zasilania urządzenia
• Certyfikaty wymienione (CE, RoHS) zgodnie z dostępną dokumentacją

Instrukcja instalacji i obsługi

• Zamontuj w odpowiednim otworze montażowym w panelu i zapewnij stabilność mechaniczną zgodnie z konstrukcją szafy.
• Należy zwrócić uwagę na prawidłowe podłączenie przewodów LINOWYCH (L), NEUTRALNYCH (N) i PE zgodnie z oznaczeniami na module i schematem swojego urządzenia.
• Podłącz stronę wyjściową (OBCIĄŻENIE) do obwodu zasilania urządzenia; podłącz stronę wejściową do zasilania sieciowego.
• Dobierz i zamontuj bezpieczniki zgodnie z wymaganiami zastosowania i ograniczeniami projektowymi urządzenia.

Informacja o bezpieczeństwie

• Produkt jest przeznaczony do pracy przy napięciu sieciowym do 250 V AC. Nieprawidłowa instalacja może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Instalację i podłączenie musi wykonać osoba wykwalifikowana, zgodnie z obowiązującymi normami i przepisami.
• Przed jakąkolwiek interwencją należy odłączyć urządzenie od zasilania i upewnić się, że nie ma napięcia.
• Zapewnij niezawodne podłączenie przewodu ochronnego PE.
