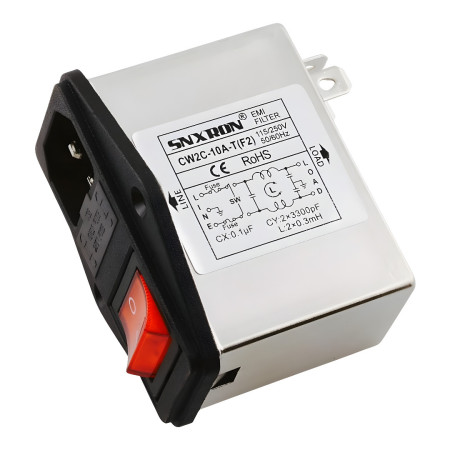

Netindgangsfilter med IEC C14 og CW2C-afbryder, dobbeltsikring, rød afbryder, 250VAC

Panelmonteret netindgangsmodul, der kombinerer IEC C14-indgang, EMI-filter og belyst vippekontakt. CW2C-10A-T(F2)-varianten er beregnet til strømforsyning til enheder, hvor der kræves støjdæmpning på nettet og integreret beskyttelse med en dobbeltsikring (F2). Installationen er designet til et monteringshul i panelet.

Tekniske specifikationer

• Model: CW2C
• Type: IEC-stikkontakttype strømfilter (EMI-filter til netindgang med IEC-stikkontakt)
• Nominel spænding: 115/250VAC
• Nominel strøm: 3A, 6A, 10A (afhængigt af variant)
• Skift: rød med baggrundsbelysning
• Driftsfrekvens: 50/60Hz
• Beskyttelse: dobbelt sikring (F2)
• Indgangstype: IEC C14
• Tilslutning: enfaset
• Lækstrøm: < 0,5 mA
• Driftstemperatur: -25 til +85 °C
• Klimakategori: 25/085/21
• Materiale/design: Hus med forniklet overflade
• Dimensioner (ifølge dokumenter): 66 × 52 × 58 mm
• Certificering (ifølge dokumenter): CE, RoHS
• Montering: Montering i monteringshullet i panelet

Funktioner og egenskaber

• Integreret EMI-filter til reduktion af højfrekvent interferens ved enhedens strømindgang
• IEC C14-indgangsstik og vippekontakt i ét modul
• Dobbeltsikring (F2) til beskyttelse af strømforsyningens gren i henhold til enhedens design
• Velegnet til standard netapplikationer 115/250VAC ved 50/60Hz
• Panelmontering til hurtig installation i udstyrsskab

Ideel til

• Strømtilførsel til industri- og laboratorieudstyr
• Strømtilførsel til måleinstrumenter og styreenheder
• Udstyr, der kræver en kombination af IEC-strømledning, afbryder og EMI-filter til elnettet
• Service- og produktionsbrug i design og montering af elpaneler

Pakkens indhold

• 1× panel IEC-indgangsfilter CW2C med tænd/sluk-knap

Hvorfor vælge dette produkt?

• Kompakt integration af flere funktioner (IEC C14 + afbryder + EMI-filter + sikringsbeskyttelse) i ét panelelement
• Parametre egnede til almindelig strømforsyning 115/250VAC og strømbelastning op til 10A
• Panelmontering forenkler designet af enhedens strømindgang
• Anførte certificeringer (CE, RoHS) i henhold til tilgængelige dokumenter

Installations- og betjeningsvejledning

• Installer i det tilsvarende monteringshul i panelet, og sørg for mekanisk stabilitet i henhold til kabinettets design.
• Sørg for korrekt tilslutning af LINE (L), NEUTRAL (N) og PE-lederne i henhold til markeringen på modulet og i henhold til enhedens diagram.
• Tilslut udgangssiden (LOAD) til enhedens strømforsynede kredsløb; tilslut indgangssiden til lysnettet.
• Vælg og installer sikringer i henhold til applikationskravene og enhedens designbegrænsninger.

Sikkerhedsmeddelelse

• Produktet er designet til at fungere med en netspænding på op til 250 V AC. Forkert installation kan resultere i elektrisk stød eller beskadigelse af enheden.
• Installation og tilslutning skal udføres af en kvalificeret person i overensstemmelse med gældende standarder og forskrifter.
• Før enhver indgriben skal apparatet afbrydes fra strømforsyningen og kontrolleres, at der ikke er spænding.
• Sørg for en pålidelig forbindelse af PE-beskyttelseslederen.
